> つい最近ソフト購入いたしました。
> そこで等高線加工がうまくいきませんので、やり方をお教え願えますか？

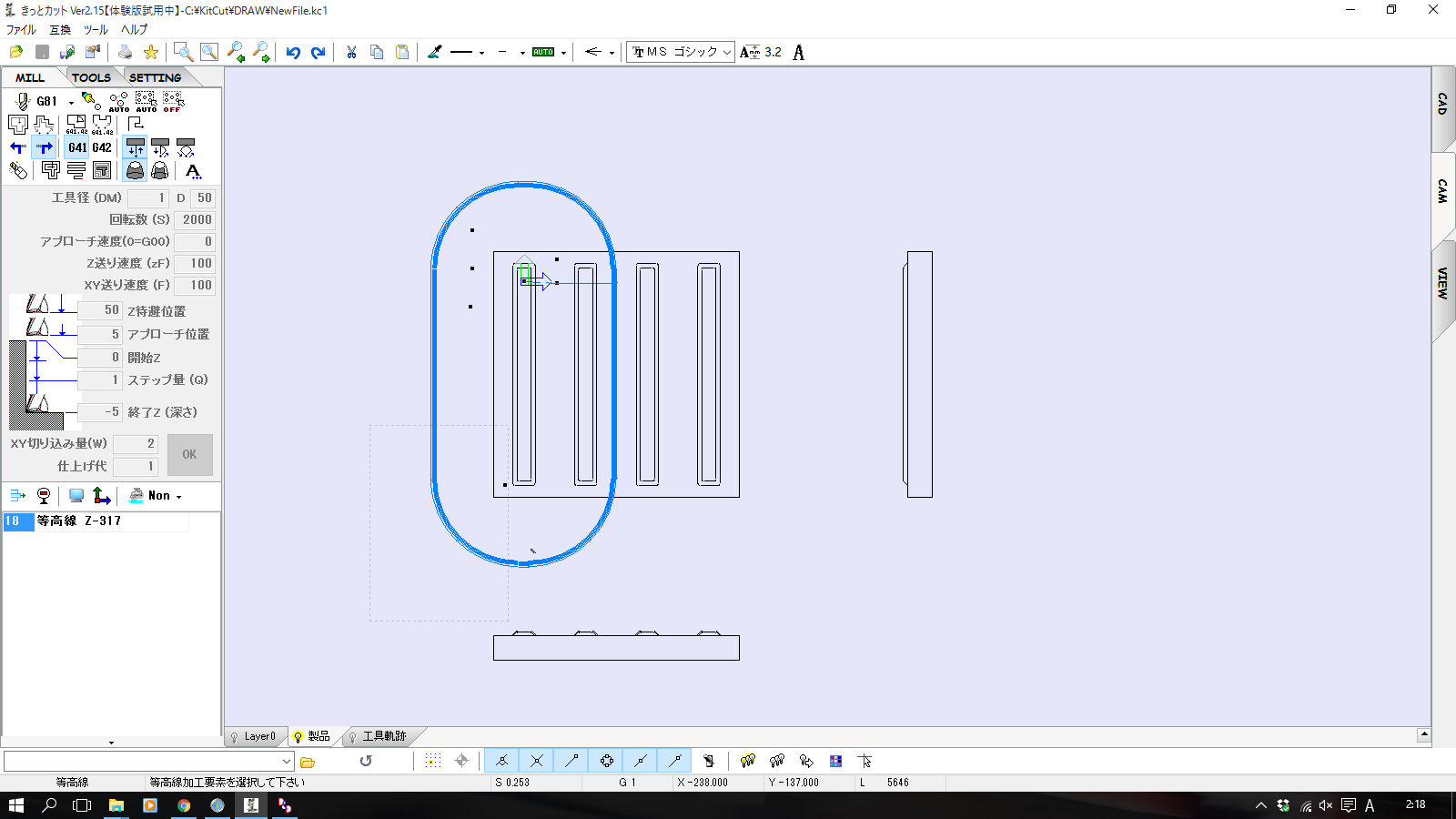

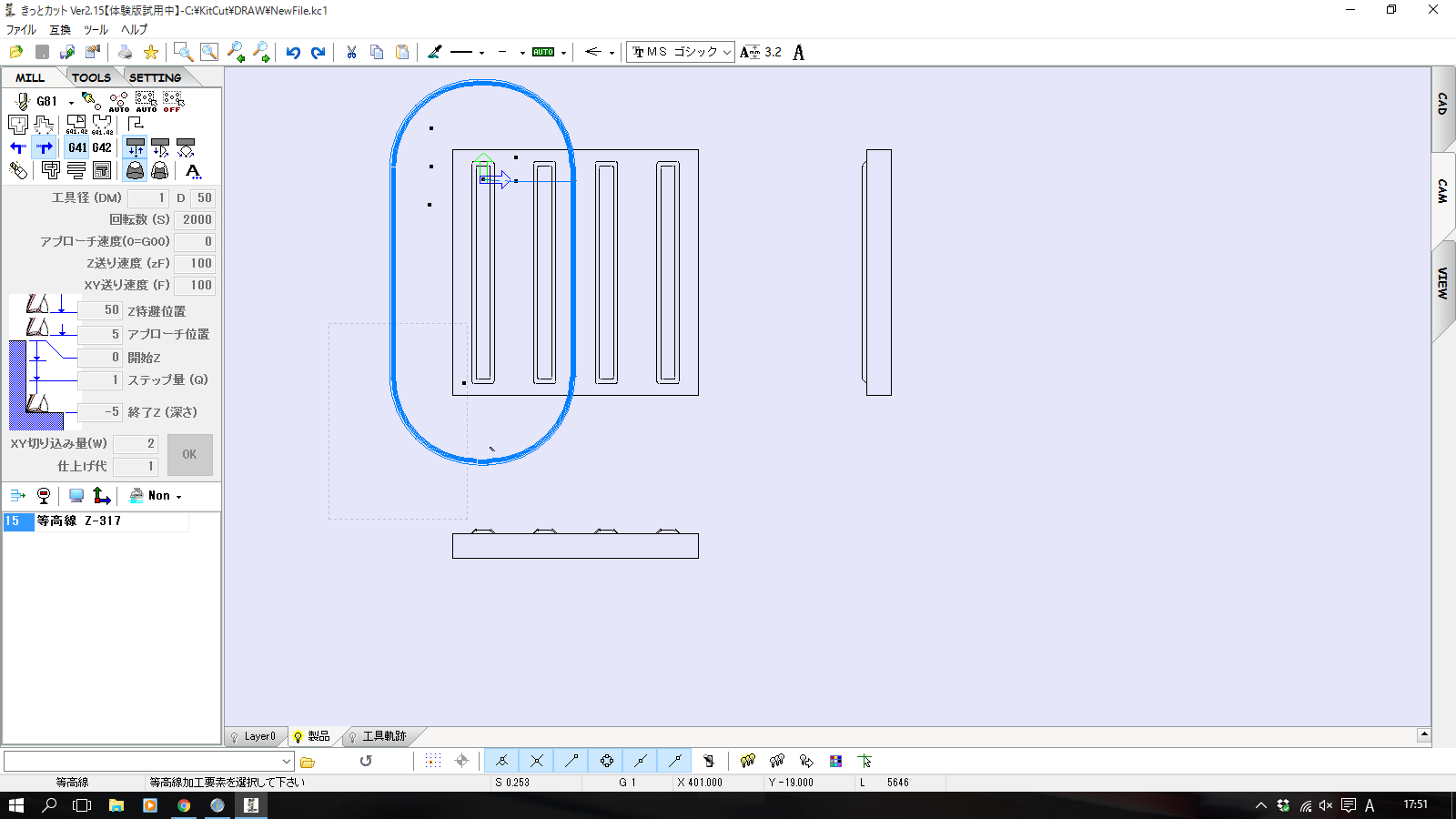

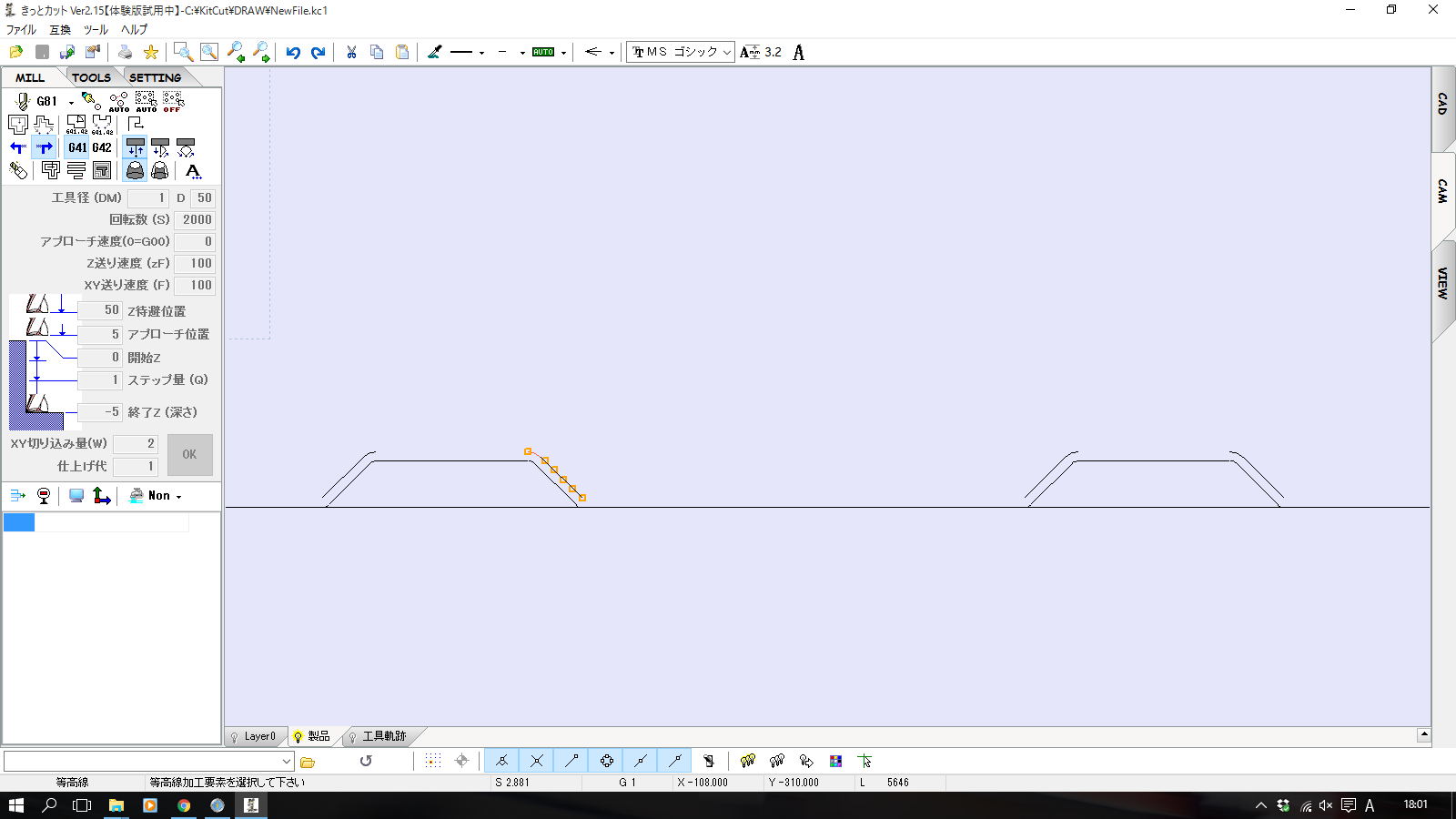

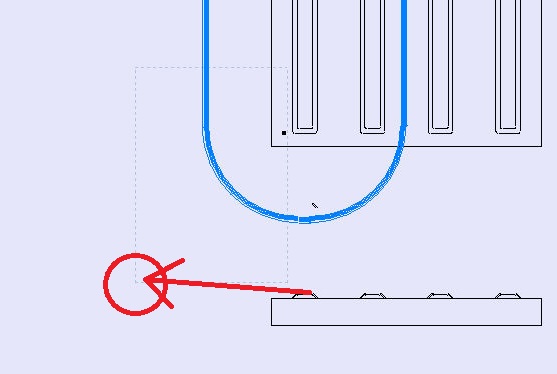

> 添付ファイルに、練習用に書きました盲人用の点字ブロックで、線の最上段突起部分に等高線加工コマンドを使用すると、かなり離れた位置で軌跡が描かれます。
> 何故でしょうか？

いらっしゃいませ。
添付ファイルが見当たりませんが、容量制限(300kB)にて失敗していませんか？
画像であれば「縮小専用」等で、小さくして下さい。

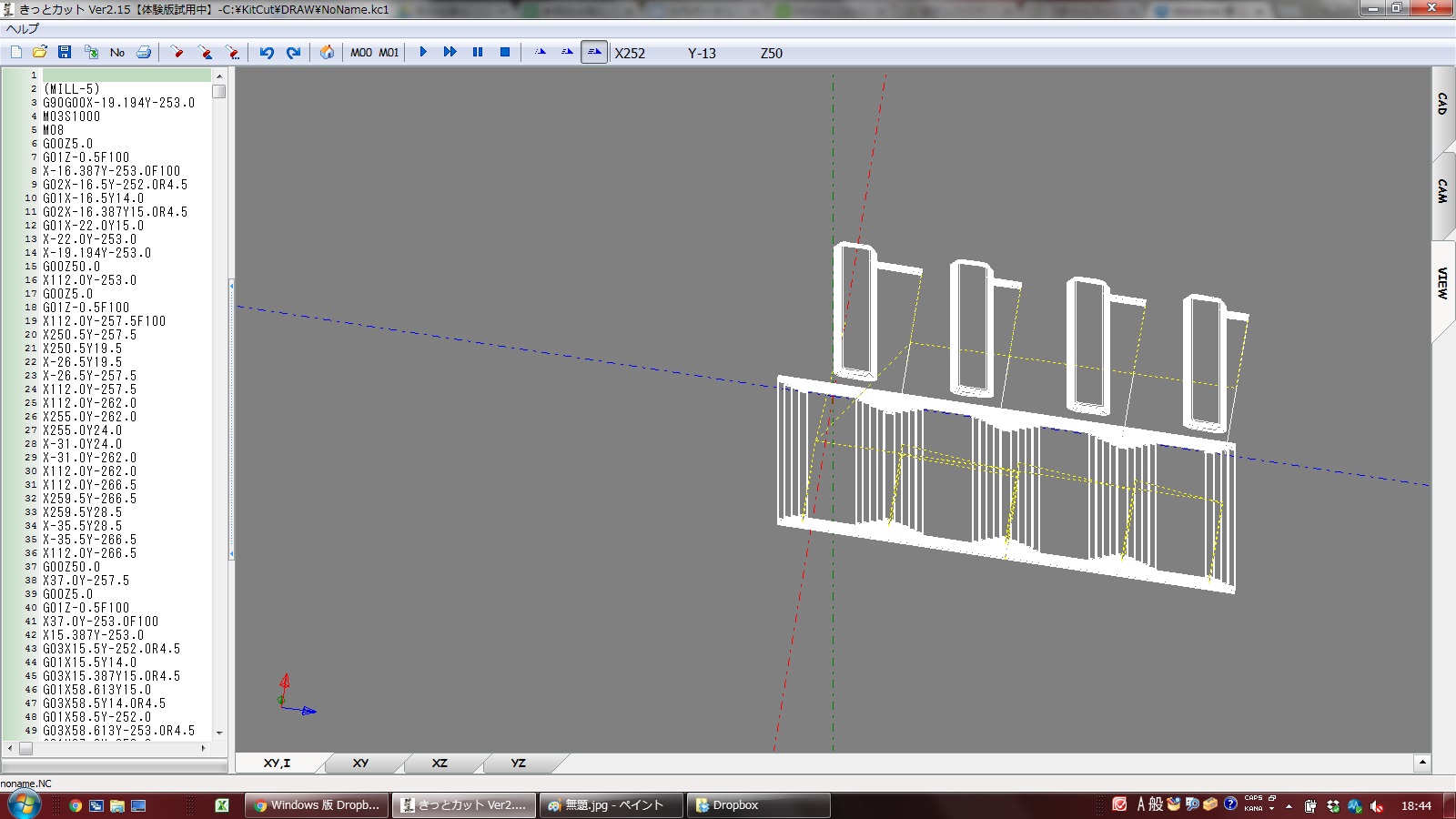

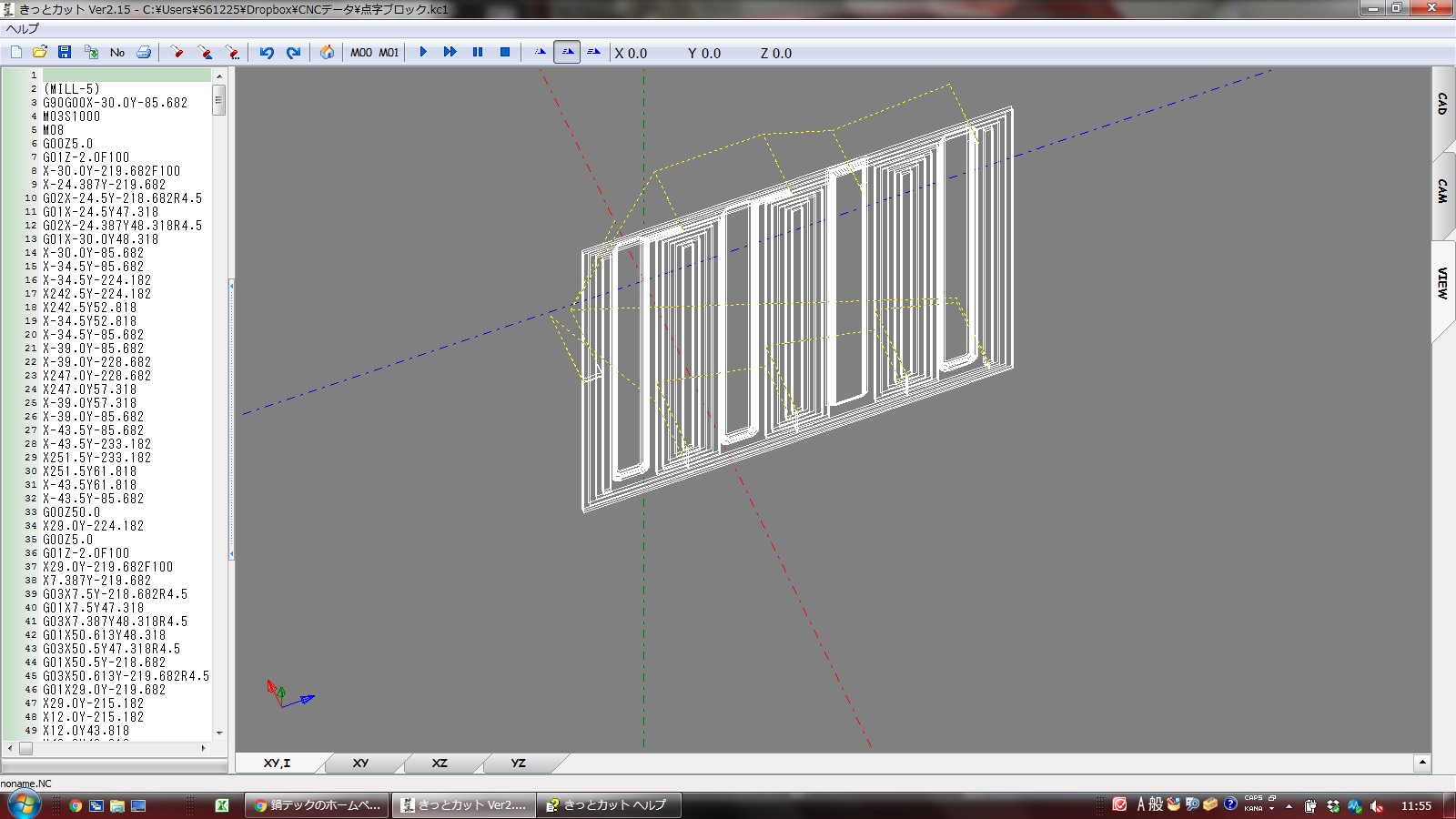

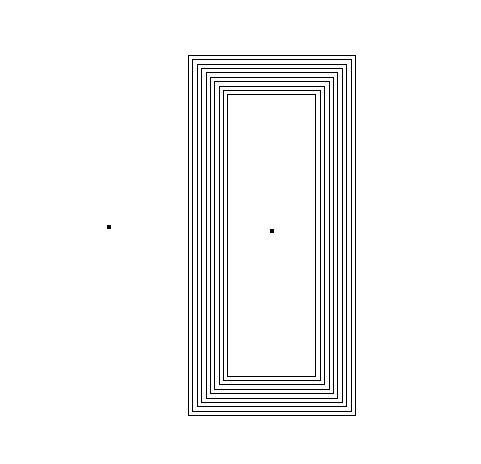

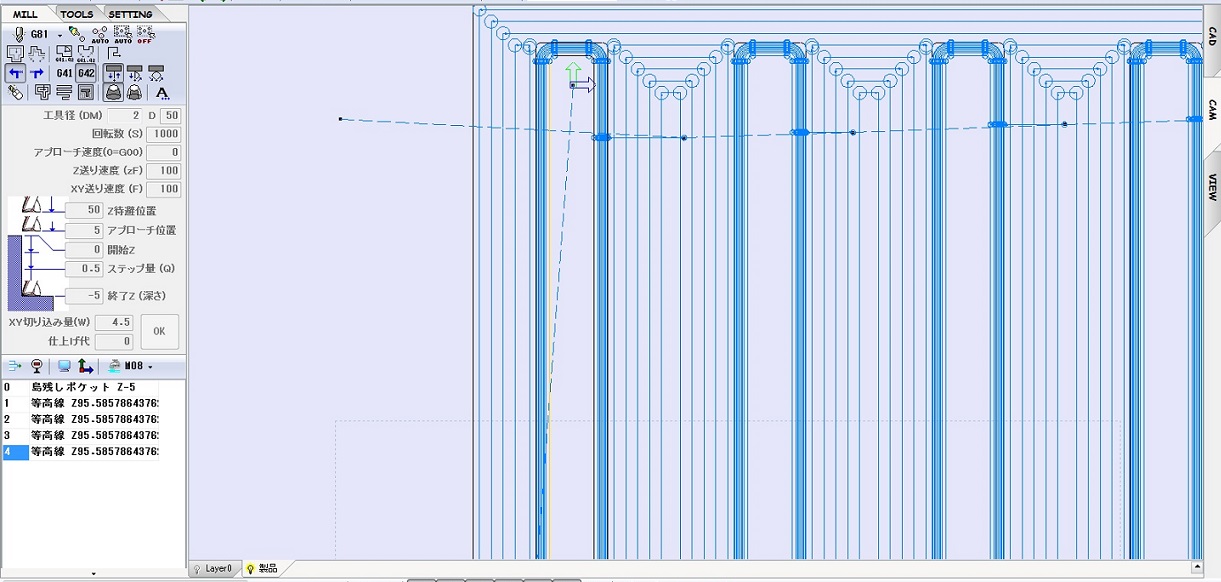

> 島残しポケットからの等高線加工で以下の軌跡になりましたが、宜しいのでしょうか。
> 現実は、ツール交換で一旦原点を取り直しますので問題ありませんが、正式な方法での正解がどんな物かわかりませんのでよろしくお願いいたします。

どうもおかしいですね？
荒取りと仕上げの加工原点がズレているようです。

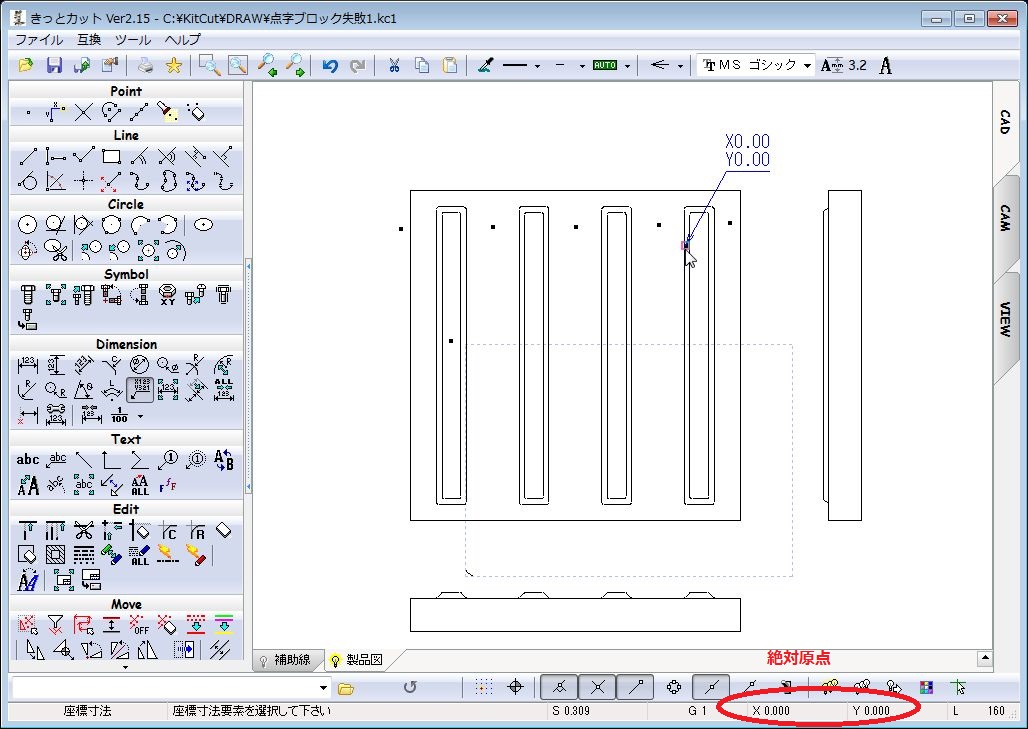

> 1.工具中心軌跡を絶対原点に描く場合、平行移動コピーで持っていくとうまくいかない場合が有ります。やはり面倒でも書き込んだ方が宜しいのでしょうか？

いえ数値的に繋がっていれば作図方法は関係ないです。
断面を指定する場合に輪郭の端っこの要素を選択して下さい。

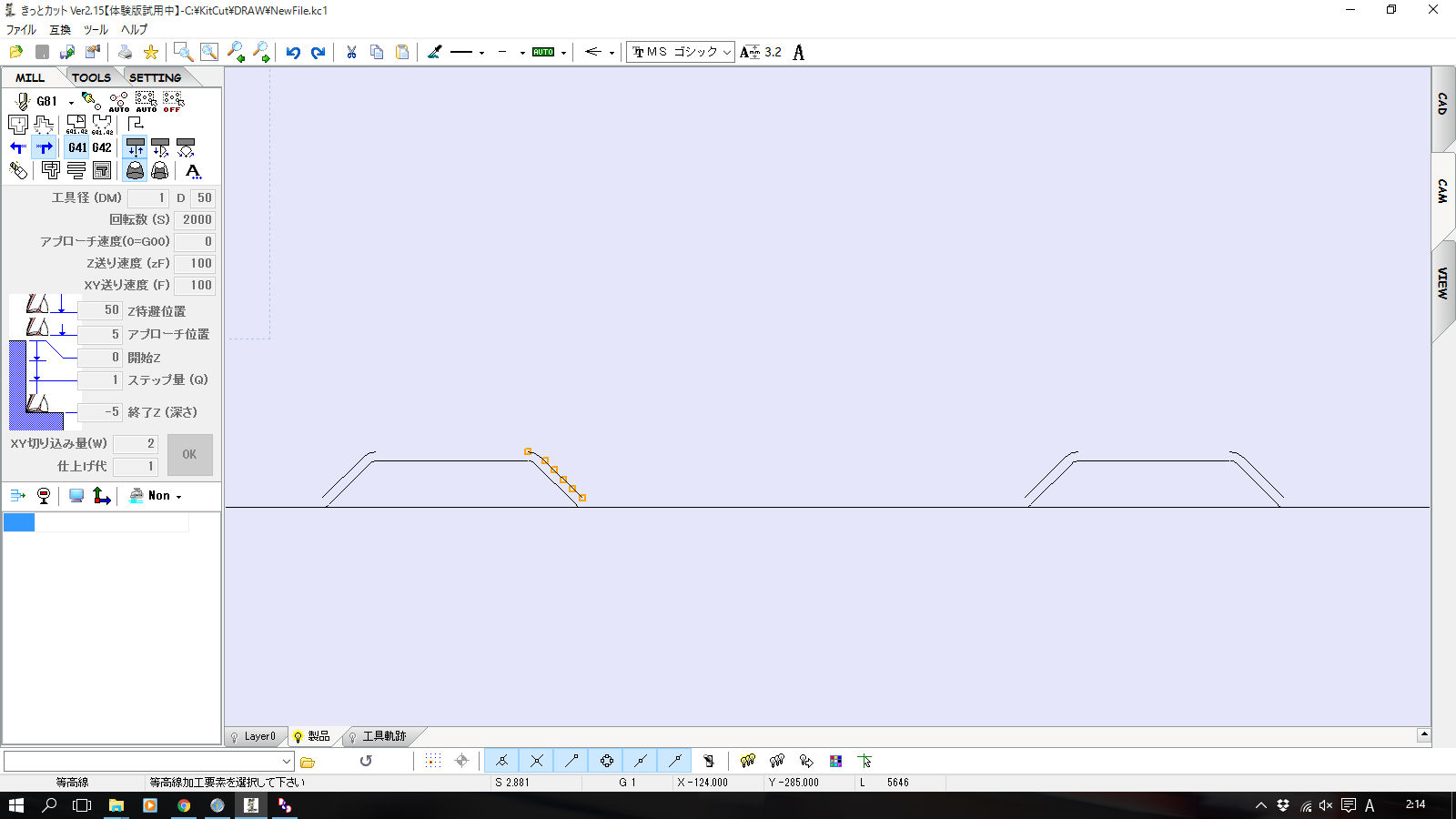

> 2.工具中心軌跡の形状を円弧→直線→円弧で描くと、どうやっても下の円弧が認識しないのですが、何かルールが有るのでしょうか？

事前にCalcの周長計算で、輪郭が繋がっているのかをテストする必要があります。
Calcの周長計算を熟練してみて下さい。

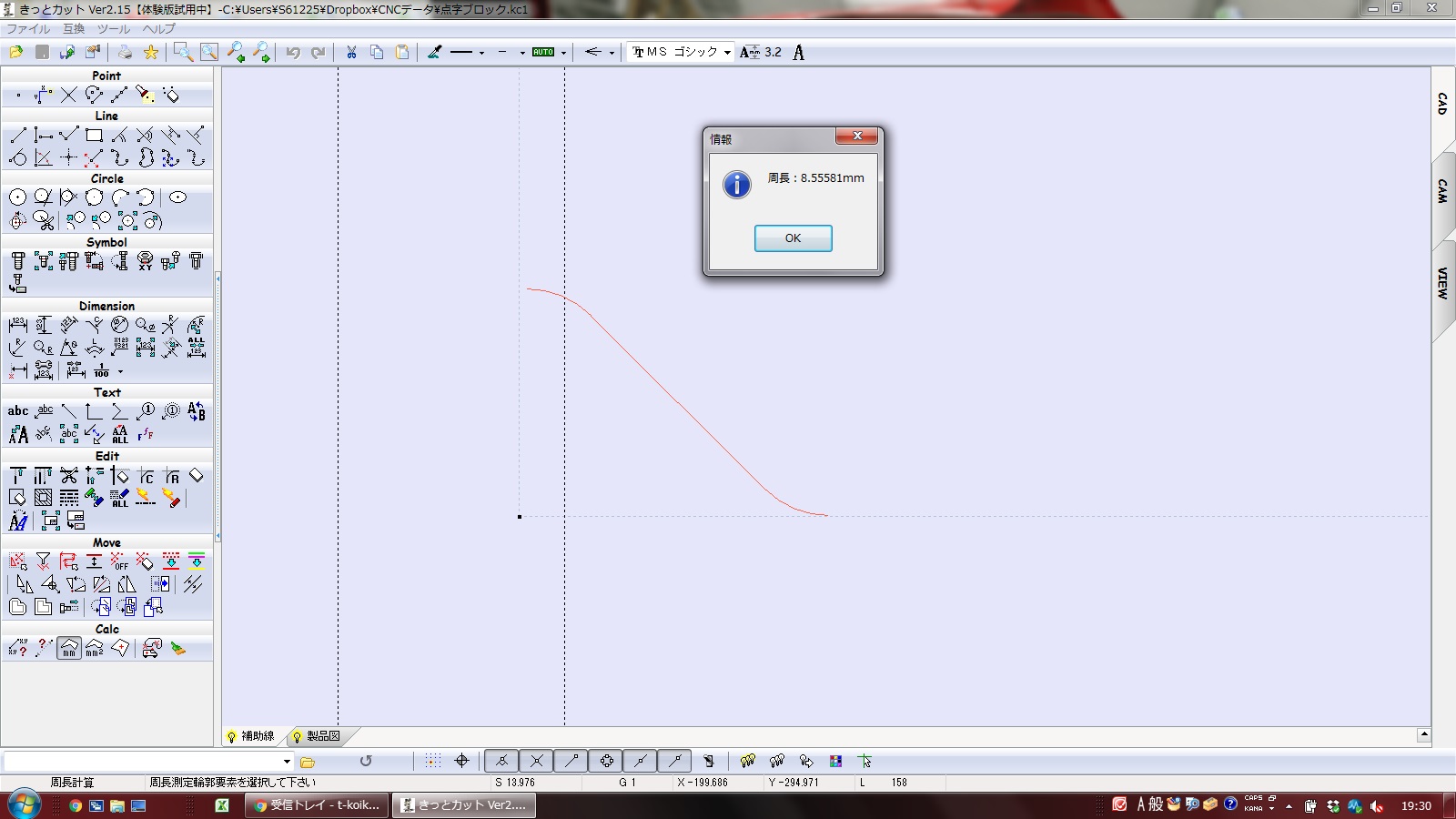

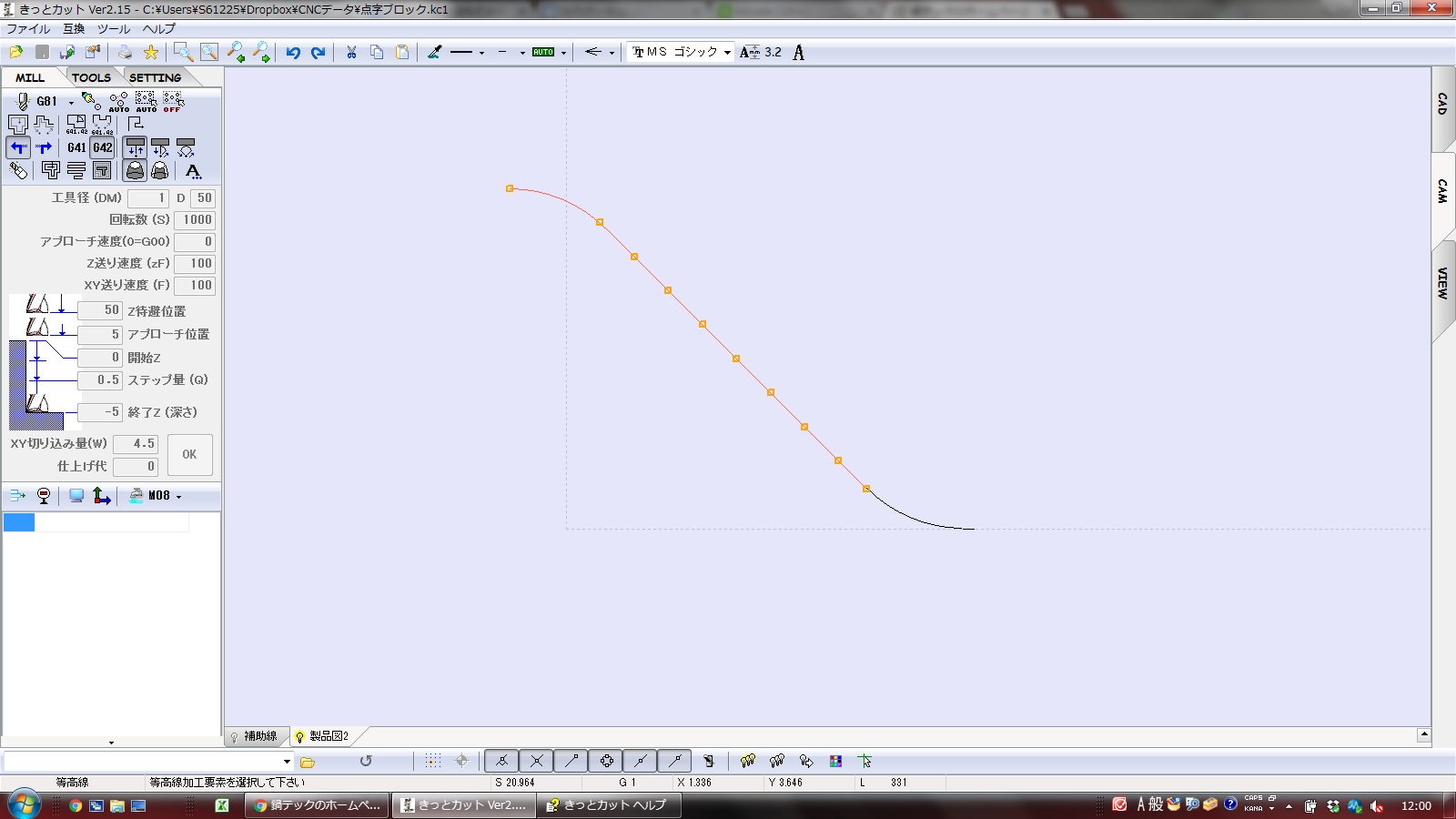

> 2に関して、周長計算を行ってみました。
> 添付写真のように赤線になりましたので、繋がっていると思われますし、
> 繋がってない可能性が有りましたので、何度もトリムやエッジツール等で
> 書き直したりもしてみたんですが…
> もう一歩うまくいきません。


検証してみますので、問題の図面をメールにて送って頂けますか？

> > 2に関して、周長計算を行ってみました。
> > 添付写真のように赤線になりましたので、繋がっていると思われますし、
> > 繋がってない可能性が有りましたので、何度もトリムやエッジツール等で
> > 書き直したりもしてみたんですが…
> > もう一歩うまくいきません。
>
>
> 検証してみますので、問題の図面をメールにて送って頂けますか？

承知いたしました。
後ほどお送りさせていただきます。
お手数をおかけいたします。

どうだったのか返事下さい。

先程確認いたしました。

トラブルで急遽海外出張に行ってました。
どういうわけか現地からアクセス不能だった為、
返答遅くなり申し訳ありません。

まだソフトの方で確認はできておりませんが、
内容理解いたしました。
ご指導通りに行えばうまくいくものと思っております。

コーナー制御に関しても了解致しました。

実行して再度ご報告いたします。



> どうだったのか返事下さい。

等高線加工の注意点
平面図のコーナー部を良く見てください工具パスが図形に食い込んでしまっています
実際に加工したらダメです
図面と違うものが出来てしまいますよ

ソフトの仕様で　
コーナーRが付いてしまい断面図の下に行くほどどんどん大きくなっていきます
つまりピン角のものは加工できないです
