> 輪郭として認識するには、端点同士が0.0005mm以内に接近していなければなりません。
> 端点が離れていて、輪郭（一筆書き）になっていない場合に修復を試みるコマンドです。

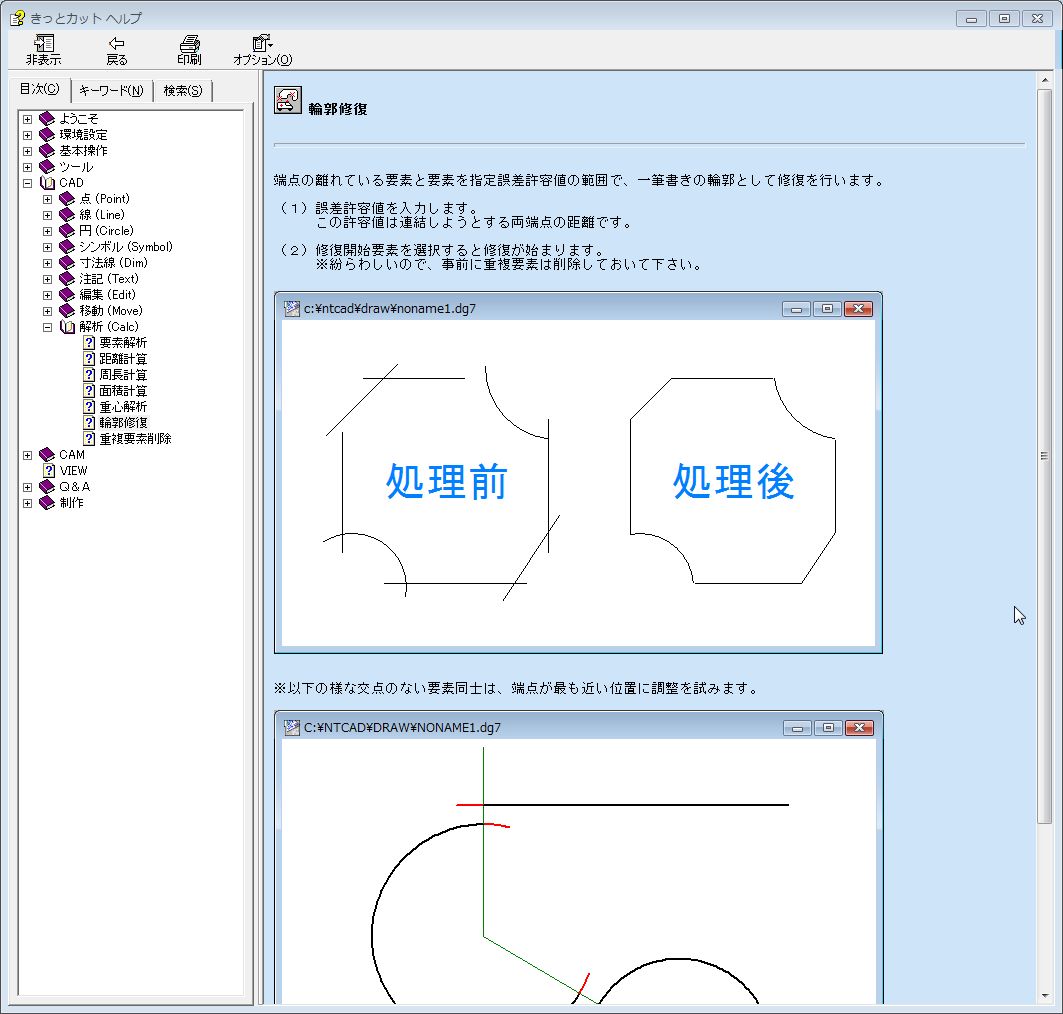

> ヘルプの絵も参照下さい。
> 何が解らないのでしょうか？

交差を入力後図形を選択すると離れた所で停止し、図形が閉じていませんのメッセージがでで修復できません。
どのように図形を選択すれば良いのですか？
ご教授お願いします。

> > 輪郭として認識するには、端点同士が0.0005mm以内に接近していなければなりません。
> > 端点が離れていて、輪郭（一筆書き）になっていない場合に修復を試みるコマンドです。
> > ヘルプの絵も参照下さい。
> > 何が解らないのでしょうか？
>
> 交差を入力後図形を選択すると離れた所で停止し、図形が閉じていませんのメッセージがでで修復できません。
> どのように図形を選択すれば良いのですか？
> ご教授お願いします。
追記
過去ログで似たような問い合わせが有りましたが、こちらはデータの問題は有りません。
auto-cadで0.005離れたデータを作成して検証しています。
色々な試していますがどうしても離れた場所で停止してしまいます。
交点はできるように線を離してデータを作成しています。
os xp 32bit を使用していますがosに問題が有りますか？。
ご教授よろしくお願いします。

> 過去ログで似たような問い合わせが有りましたが、こちらはデータの問題は有りません。
> auto-cadで0.005離れたデータを作成して検証しています。
> 色々な試していますがどうしても離れた場所で停止してしまいます。
> 交点はできるように線を離してデータを作成しています。
> os xp 32bit を使用していますがosに問題が有りますか？。

元データを見てみないと解りませんが、この場合「輪郭修復」を使うより、
Calcの「周長計算」で不具合ヶ所を検索してから、Edit「線分調整」で一ヶ所ずつ、手動で修復する事を行ってみて下さい。
そちらの方が図形の特性が良く解ります。

また、ＯＳは何であれ全く関係ありません。

> > > 交差を入力後図形を選択すると離れた所で停止し、図形が閉じていませんのメッセージがでで修復できません。
> > > どのように図形を選択すれば良いのですか？
> >
> > 誤差許容値は1mmmまで入力できますので、値を大きくしてみて下さい。

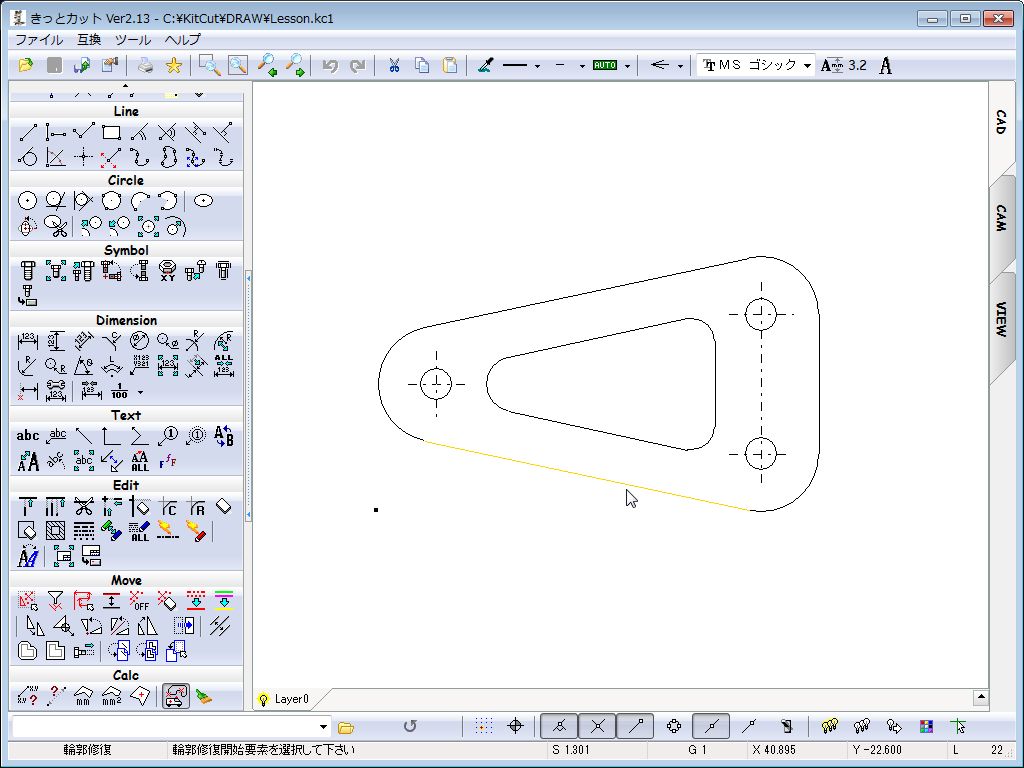

> > あとは、←の様にヒットするだけです。
>

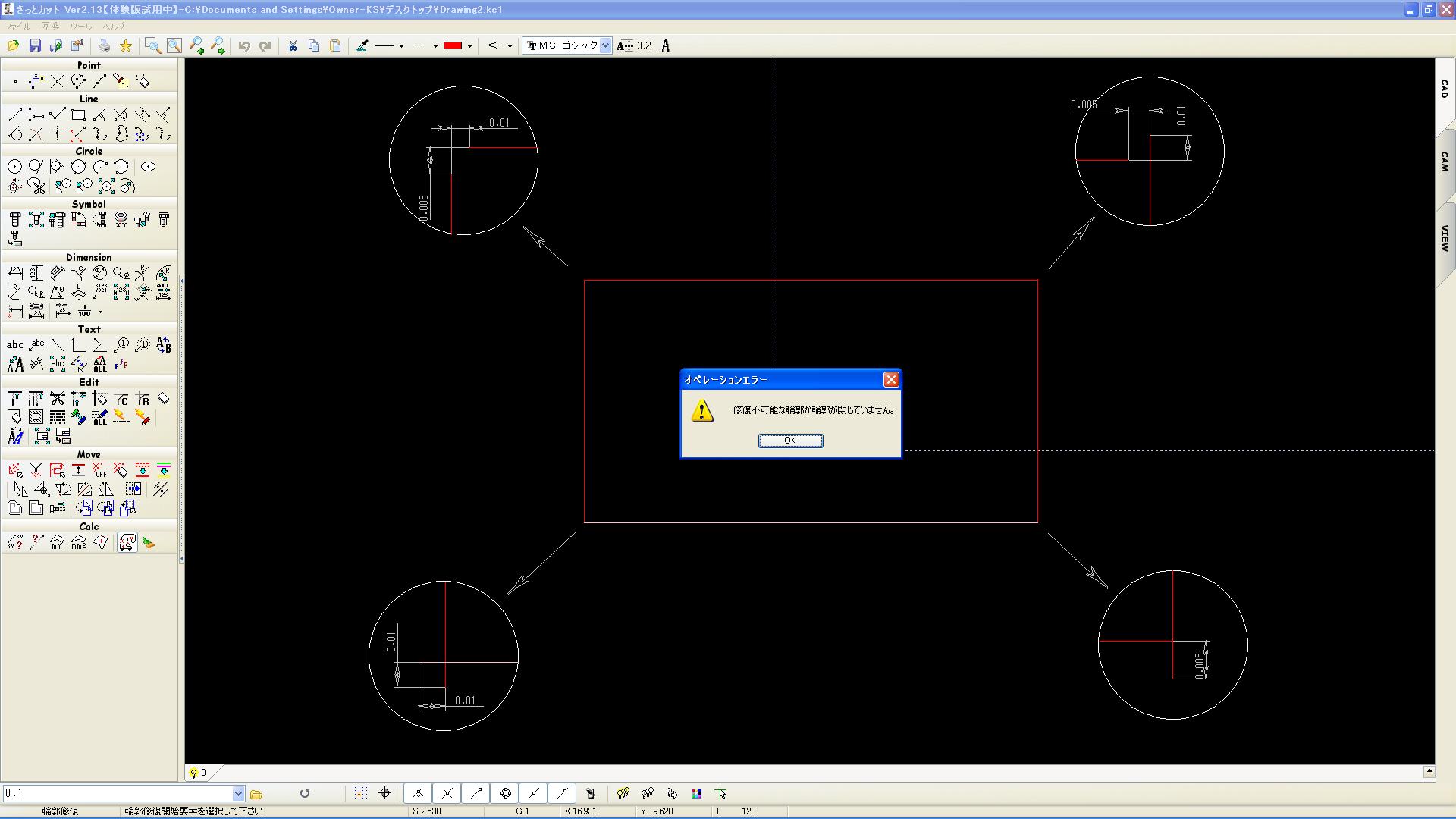

> 図のようなモデルを作成して輪郭修復をテストしていますが
> 誤差許容値を0.1にしてどのラインをピックしても駄目です？？？。
> 何が問題でしょうか？。
> 周長測定も同じです。
> ご教授よろしくお願いします。
追記
同じ形状データを鍋CADの体験版で試したところうまくいきました？。
きっとカットのインストールデータに問題が有るのでは？。
使用しているバージョンはきっとカットVer2.13ですが
他に有りますか？。

> 同じ形状データを鍋CADの体験版で試したところうまくいきました？。
> きっとカットのインストールデータに問題が有るのでは？。
> 使用しているバージョンはきっとカットVer2.13ですが
> 他に有りますか？。

Ver2.14を緊急リリース致しましたので、お試し下さい。
前回要望により輪郭バッファの数を安易に増やしたため副作用が出ていました。
ご指摘が無かったら気付きませんでした。ありがとうございました。
