  テーパー加工 投稿者:Banny

KitCut購入しましたが、テーパー加工がしたいのですが、
このあたりの作成マニュアルはありませんでしょうか。

2010/06/22(Tue) 10:19:57  [No.245]


  Re: テーパー加工 投稿者:管理人

いらっしゃいませ。

> KitCut購入しましたが、テーパー加工がしたいのですが、
> このあたりの作成マニュアルはありませんでしょうか。

今のところ、ヘルプの【等高線加工】の項目しかありません。
解らないところは、ここで聞いて下さい。

2010/06/22(Tue) 14:27:36  [No.246]


  Re: テーパー加工 投稿者:Banny

すいません、等高線加工はどこから入ればいいのでしょうか。
テーパーの穴あけを作成したいのですが。

>
> > KitCut購入しましたが、テーパー加工がしたいのですが、
> > このあたりの作成マニュアルはありませんでしょうか。
>
> 今のところ、ヘルプの【等高線加工】の項目しかありません。
> 解らないところは、ここで聞いて下さい。

2010/06/23(Wed) 11:16:01  [No.247]


  Re: テーパー加工 投稿者:管理人

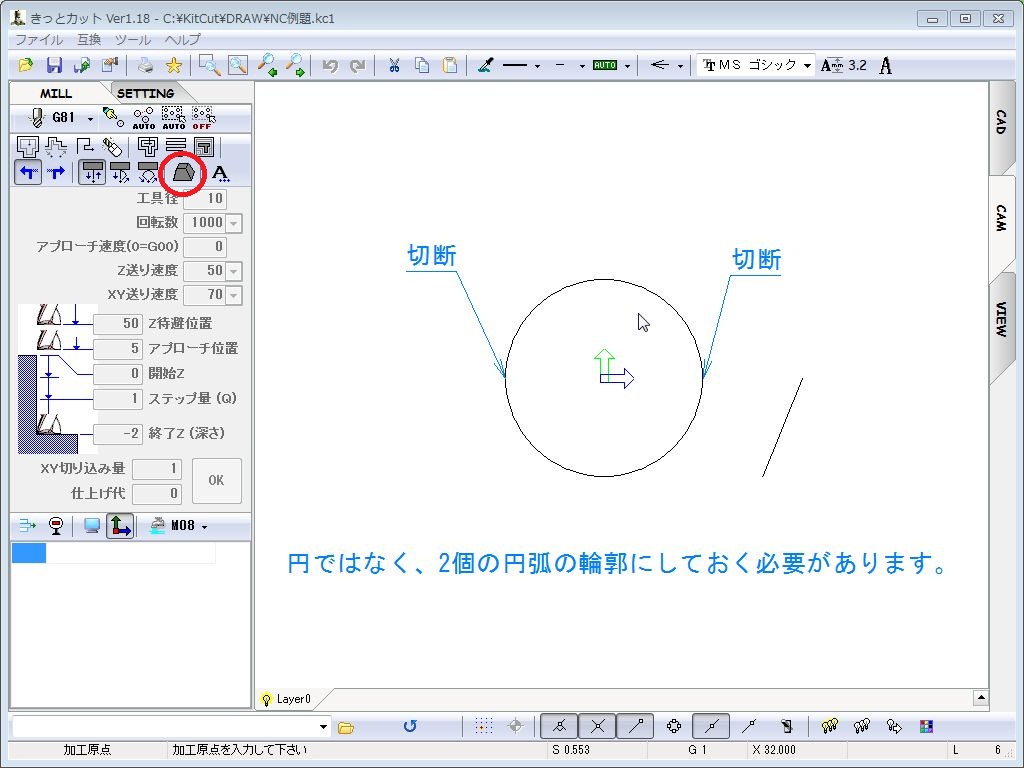

Re: テーパー加工 (画像サイズ: 1024×768 149kB)

> すいません、等高線加工はどこから入ればいいのでしょうか。
> テーパーの穴あけを作成したいのですが。

赤丸の【等高線】コマンドで行います。

注意点としては、あくまでも輪郭が対象なので、円は対象外なのです。
その場合は、円を切断して2つの円弧にして下さい。

2010/06/23(Wed) 11:38:24  [No.248]


  Re: テーパー加工 投稿者:管理人

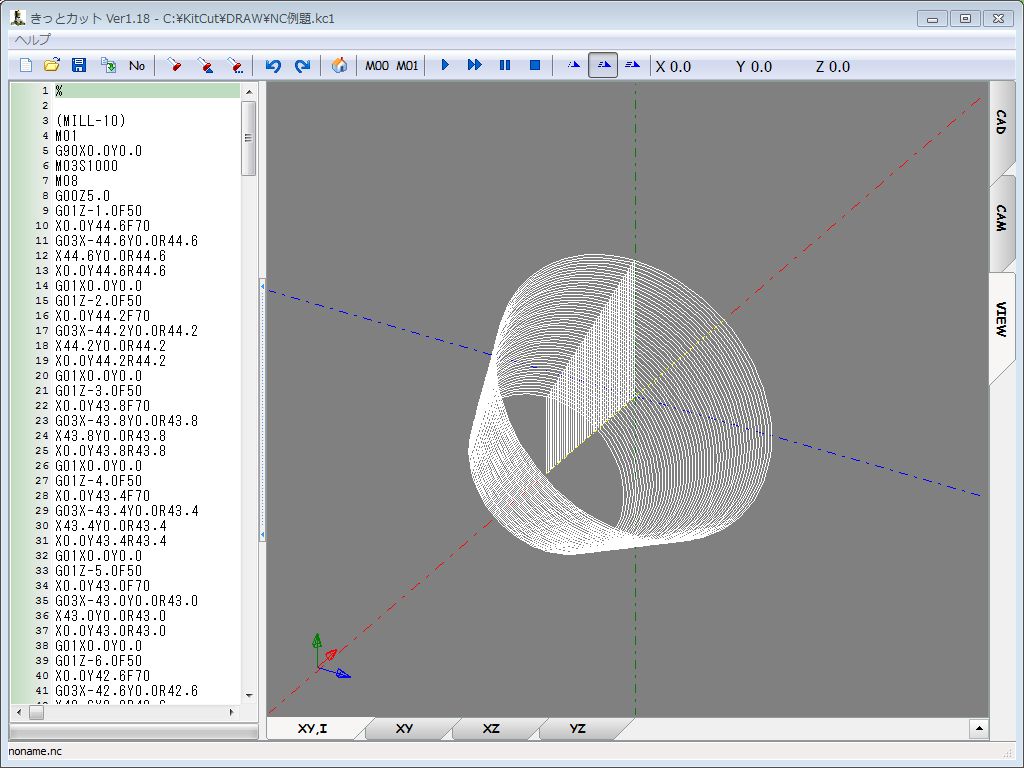

Re: テーパー加工 (画像サイズ: 1024×768 128kB)

この状態で実行すると、このようなパスが生成できます。

2010/06/23(Wed) 11:40:46  [No.249]


  Re: テーパー加工 投稿者:Banny

丸をカットして円弧を作成がらくでしょうか。カットするほうほがわかりません。楕円をカットするツールはわかりましたが、これは円がカットできません。それと、たとえば6ミリから4ミリにやく4ミリの深さでテーパーの円錐を作成するのに、等高線処理で数値入力できるのでしょうか?

2010/06/23(Wed) 17:19:22  [No.250]


  Re: テーパー加工 投稿者:管理人

> 丸をカットして円弧を作成がらくでしょうか。カットするほうほがわかりません。楕円をカットするツールはわかりましたが、これは円がカットできません。それと、たとえば6ミリから4ミリにやく4ミリの深さでテーパーの円錐を作成するのに、等高線処理で数値入力できるのでしょうか?

Editの切断コマンドで、どこでも良いので切断して下さい。(例題を添付しておきます)
あと、数値入力は出来ません。

[ 251.lzh (0kB) ]
2010/06/23(Wed) 17:29:03  [No.251]


  Re: テーパー加工 投稿者:Banny

円弧の角度が大きすぎますといってエラーになってしまいます。
うまく等高線処理ができません。

2010/06/25(Fri) 18:06:11  [No.253]


  Re: テーパー加工 投稿者:管理人

> 円弧の角度が大きすぎますといってエラーになってしまいます。
> うまく等高線処理ができません。

まず、諸条件を教えて下さい。

2010/06/25(Fri) 18:31:49  [No.254]


  Re: テーパー加工 投稿者:Banny

ただ6mmの円を描いて、180度くらいでカットして
等高線をCAMで処理をしようとしました。

2010/06/25(Fri) 19:24:36  [No.255]


  サンプル1 投稿者:管理人

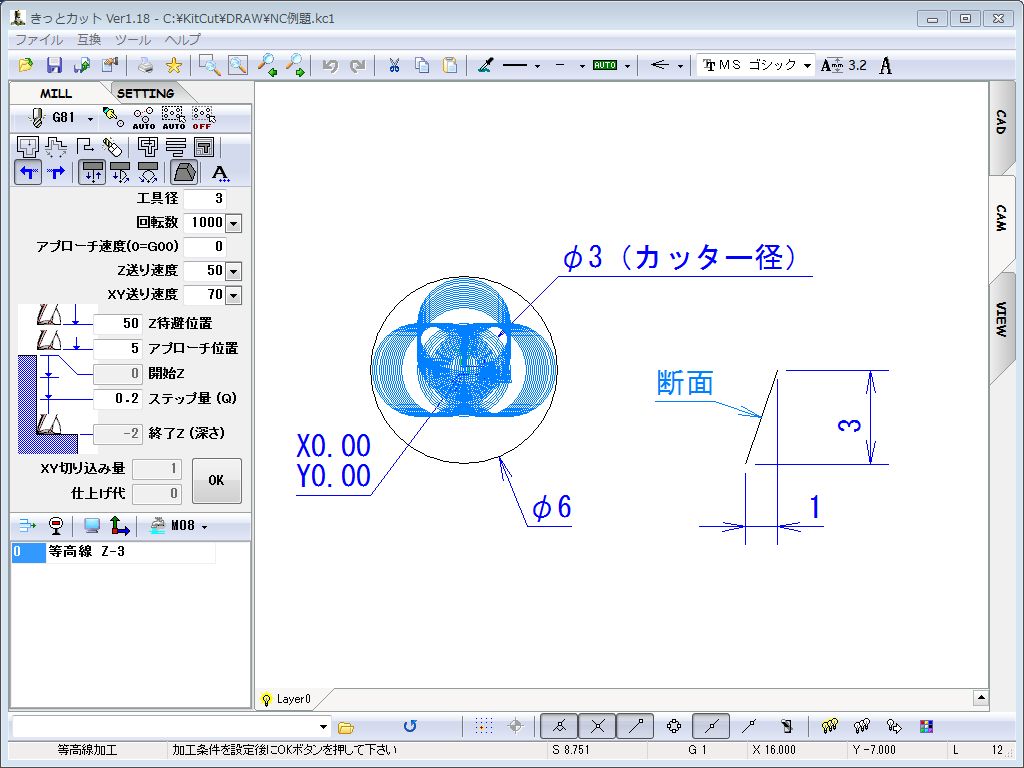

サンプル1 (画像サイズ: 1024×768 119kB)

> ただ6mmの円を描いて、180度くらいでカットして
> 等高線をCAMで処理をしようとしました。

おおざっぱで、よく解りませんが、カッター径が怪しいですね。
添付図をご覧下さい。うまく動作しています。
まず、同じ状態を再現してもらえませんか。

2010/06/26(Sat) 05:12:59  [No.256]


  j実行結果 投稿者:管理人

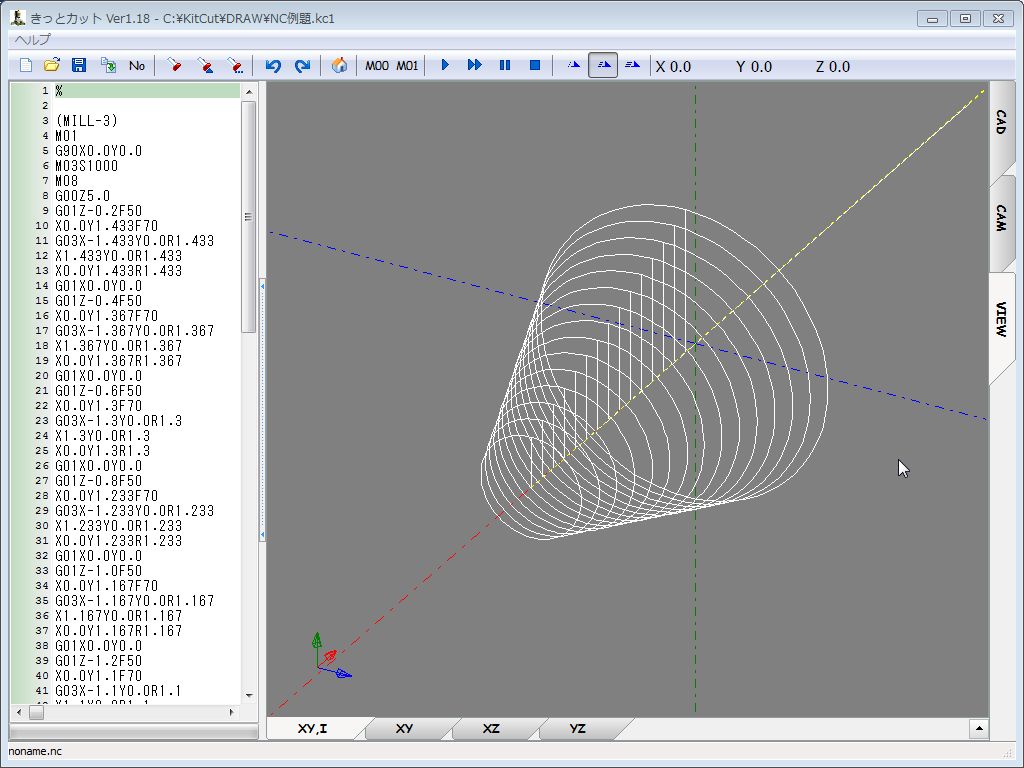

j実行結果 (画像サイズ: 1024×768 126kB)

結果はこのようになります。
とりあえず、同じ状態を再現してみて下さい。

まず、実際コードを出してみて、自信をつけて下さい。

2010/06/26(Sat) 05:20:33  [No.259]


  解りましたかね? 投稿者:管理人

納得ゆくまで、くどく聞いて下さい。
こちらも、しつこく説明しますよ。

2010/06/30(Wed) 18:46:41  [No.265]


  Re: 解りましたかね? 投稿者:Banny

> 納得ゆくまで、くどく聞いて下さい。
> こちらも、しつこく説明しますよ。

すいません、返事おくれました。
やってみます。

2010/08/17(Tue) 13:14:47  [No.280]
