お世話になっております。
鍋CAD7をレーザーで使用しております。
外形切断後にM30の前の行に手入力で
(例)□50の品物だとすると
G00X0.Y60.
と記入しています。
(外形+10mm)
自動で外形サイズを認識して自動入力できませんか?
(X方向・Y方向選択出来ると最高)
よろしくお願いします。

2016/09/19(Mon) 11:51:27  [No.5396]


お世話になります。

> 自動で外形サイズを認識して自動入力できませんか?
> (X方向・Y方向選択出来ると最高)

ちょっと難しいようです。
尚且つVer7は4年前に開発終了しておりますので、修正不可能なんです。
以上、ご理解のほどお願します。

2016/09/19(Mon) 16:03:14  [No.5397]


早速のご返信ありがとうございます。

> ちょっと難しいようです。
> 尚且つVer7は4年前に開発終了しておりますので、修正不可能なんです。

Ver8だと出来るかも?との認識でいいですか?

2016/09/19(Mon) 19:39:48  [No.5398]


> Ver8だと出来るかも?との認識でいいですか?

いえ、正直他では使わない機能なので、Ver8へも搭載は無理です。
やるとすれば、スクリプトでの自動修正です。
G40G01 を G40G00 にボタン一つで全て書き換える事は出来ます。

2016/09/20(Tue) 10:18:27  [No.5399]

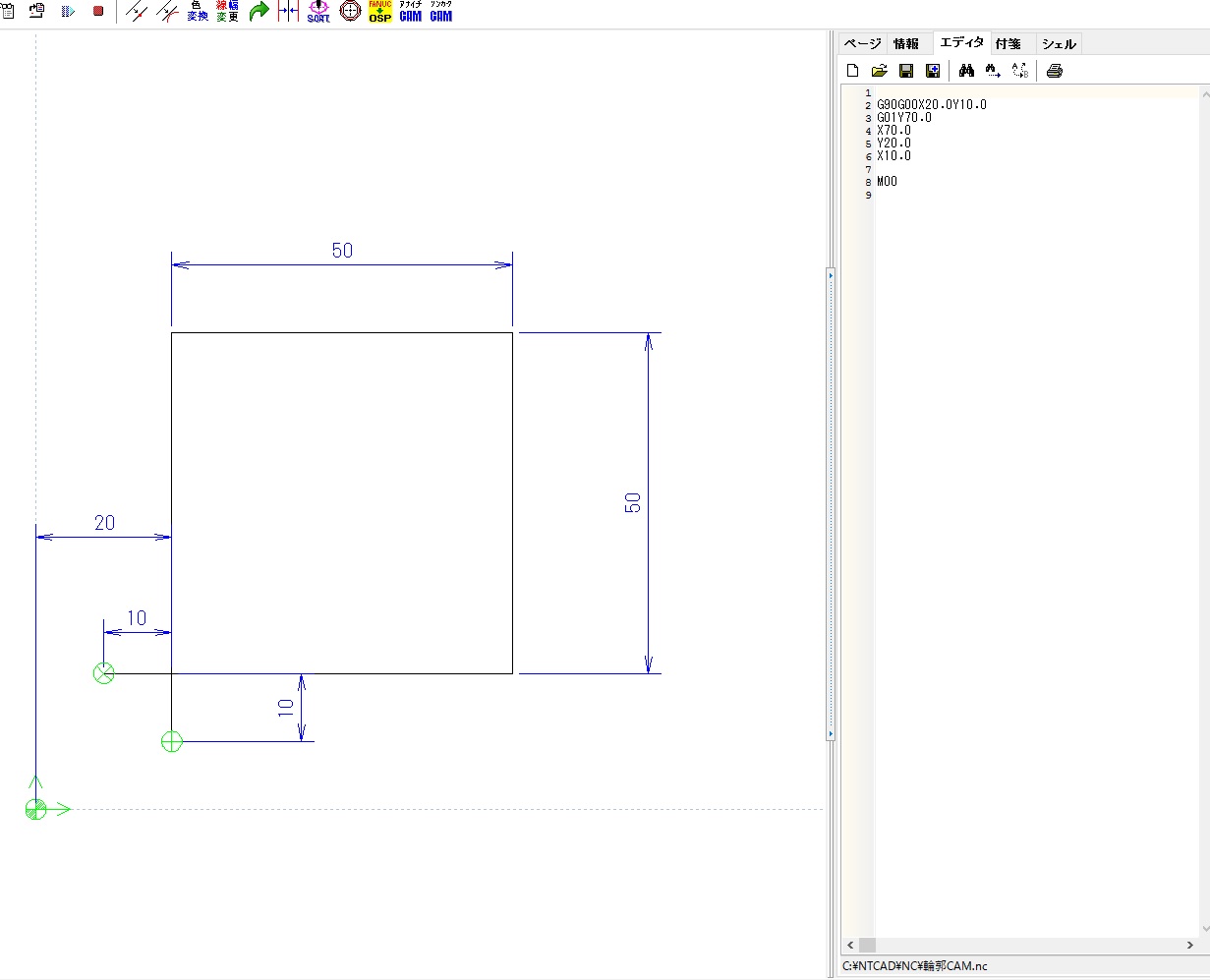

Re: 外形切断後のG00移動について (画像サイズ: 1231×997 87kB)

> (外形+10mm)
> 自動で外形サイズを認識して自動入力できませんか?
> (X方向・Y方向選択出来ると最高)

自動認識で+10や出入り口で方向選択は出来ないのですが
添付画像のようなY方向進入でX方向出口のような
出入り口が重複しなければ輪郭CAMと言うスクリプトがあります。
Zの出力は現状ありませんが修正して出す事も可能だと思います。
(例)開始点が0,0,50で回避がZ20で板表面がZ0など決まっていればですけど。
プラズマだと加工前毎に板表面でZ調整しますがレーザーは知らないです

ネスティングなど自動配置がないプラズマ切断のCAMであれば数万円であるので板金用で考えるのも良いかも知れませんよね。

2016/09/20(Tue) 15:11:04  [No.5400]

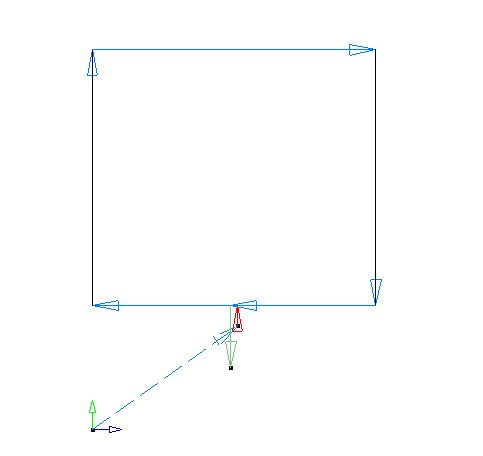

開輪郭加工では応用できませんか? (画像サイズ: 483×456 9kB)

アプローチと逃げ位置の作図は必要ですが、開輪郭加工であれば違う位置に逃がす事が出来ます。
まあ参考までに・・・

2016/09/20(Tue) 17:05:02  [No.5401]


色々とありがとうございます。
とりあえず現状方法でやっていきたいと思います。

2016/09/20(Tue) 21:58:01  [No.5402]
