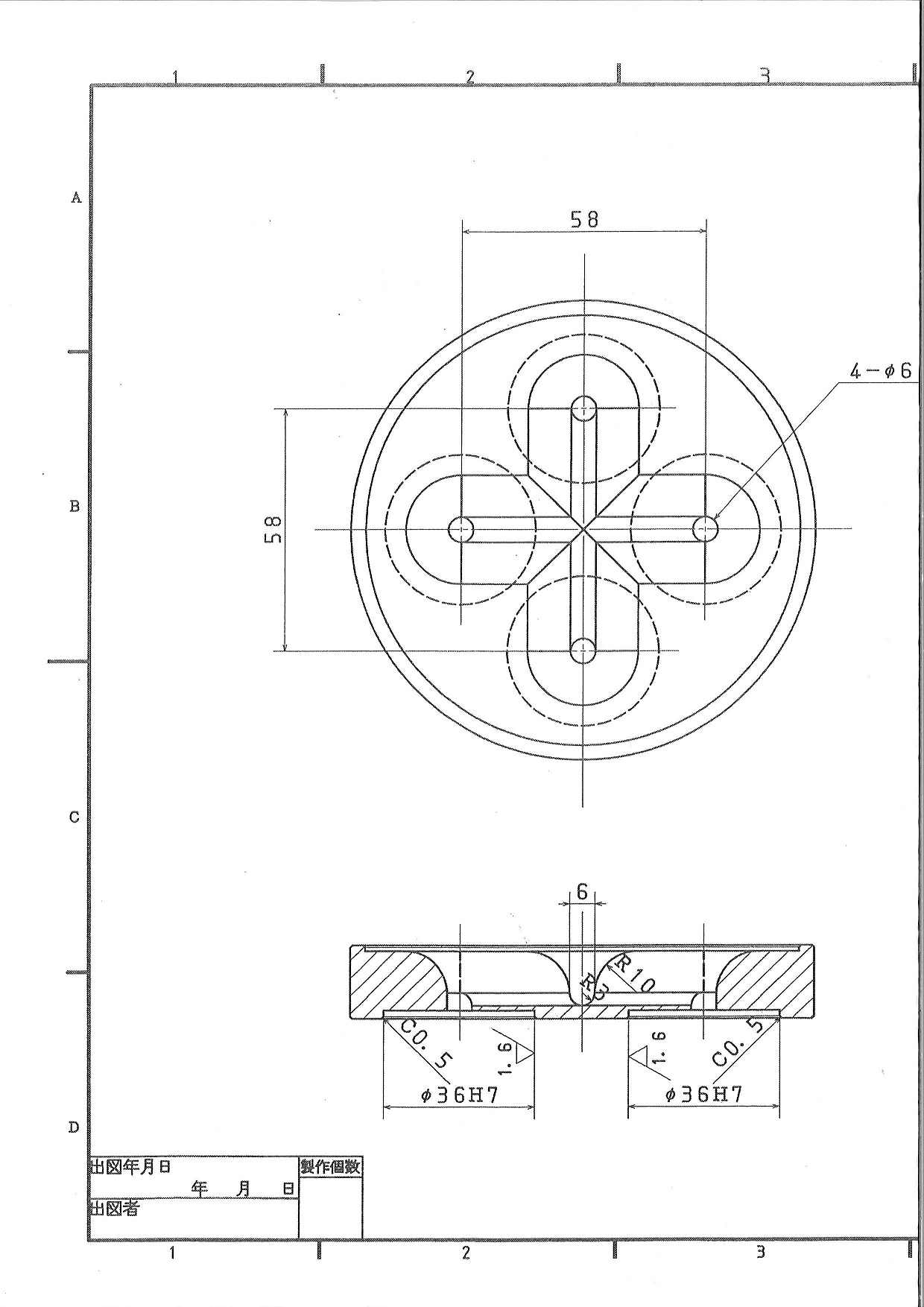

等高線の機能を使って、添付R10.jpeg画像の様に、
丸物の内側方向に向って、R10をボールエンドミル
で加工する場合、CADで図面をどう作図すれば良い
でしょうか？ 実際できるのでしょうか？
教えて下さい、よろしくお願いします。

> 等高線の機能を使って、添付R10.jpeg画像の様に、
> 丸物の内側方向に向って、R10をボールエンドミル
> で加工する場合、CADで図面をどう作図すれば良い
> でしょうか？ 実際できるのでしょうか？
> 教えて下さい、よろしくお願いします。

正確には解りませんが、１周を１回でやろうとすると中央のエッジの部分が出来ません。

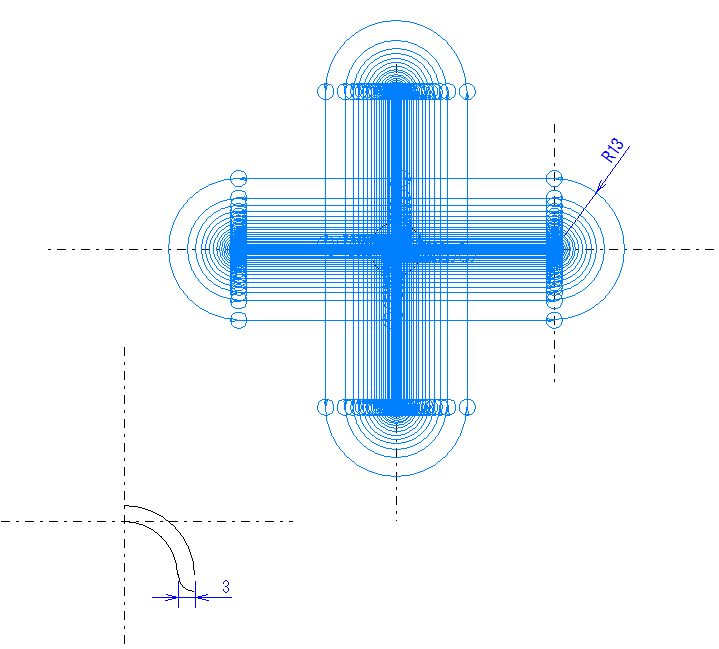

この場合部分等高線を４回行いエッジを出してみました。

> 等高線の機能を使って、添付R10.jpeg画像の様に、
> 丸物の内側方向に向って、R10をボールエンドミル
> で加工する場合、CADで図面をどう作図すれば良い
> でしょうか？ 実際できるのでしょうか？

作図的にはこんな感じです。
断面はこの場合１個の円弧のみです。

意図される形状と違うかも知れませんが、こんな感じではないのでしょうか？

ページ４の「十字凹み」です。

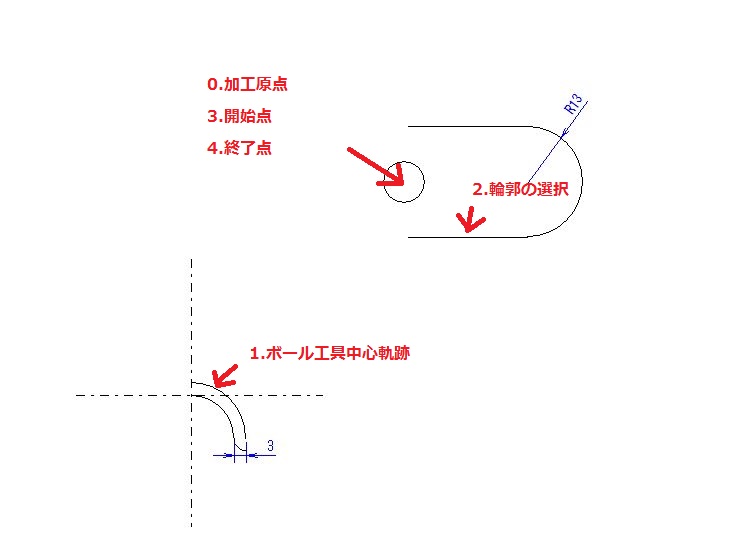

> 1.ボール工具中心軌跡
> 2.輪郭の選択
> 3.開始点
> 4.終了点

上記は添付画像に貼っています。

> 5.アプローチ点

この場合アプローチ点は不要です。開始点になります。


> ※ボールのZ切込み量

被削材により変わりますし、面粗度にも影響しますので、私には決めかねます。０．２？

2の輪郭の選択位置は重要であり、直線を内側からクリックして下さい。

> 了解しました。
> 試して見ます。

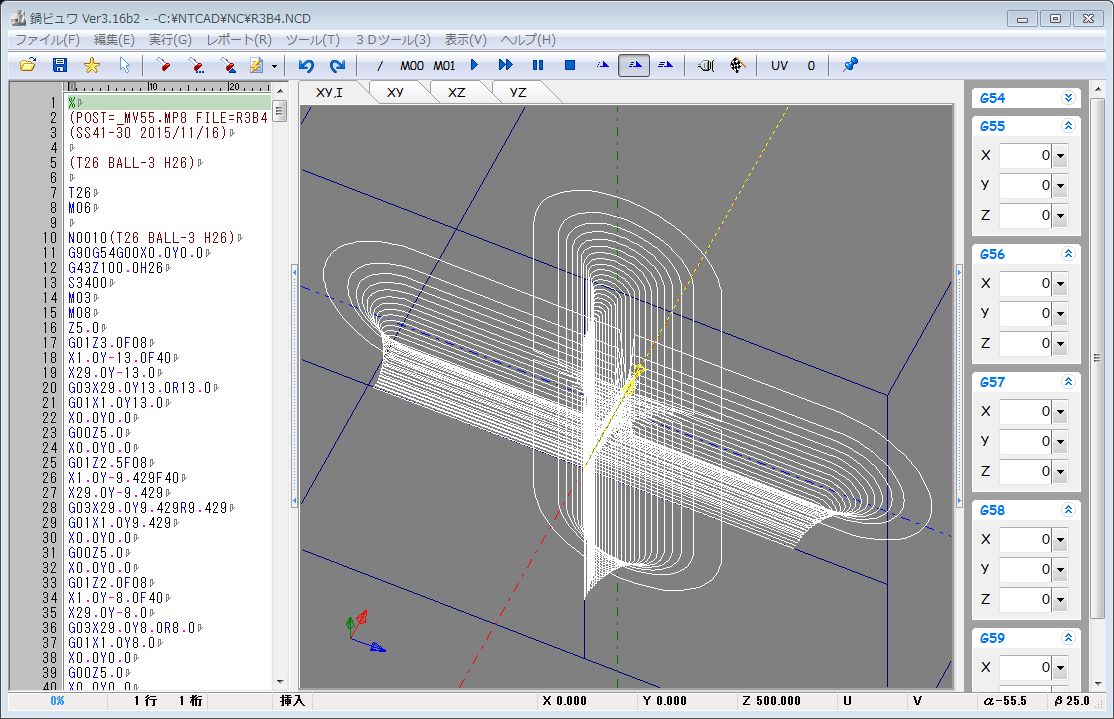

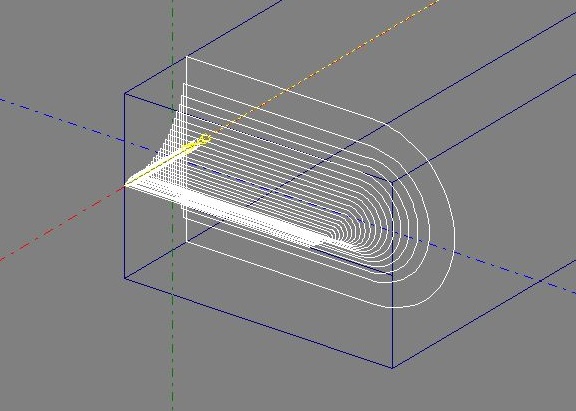

そちらで作図して貰ったデータだと
実際に加工できました。ありがとうございます。
しかしながら、こちらで自分で作図したものは
選択しても等高線になりませんでした。
作図のやり方にコツが有りますか？

> しかしながら、こちらで自分で作図したものは
> 選択しても等高線になりませんでした。
> 作図のやり方にコツが有りますか？

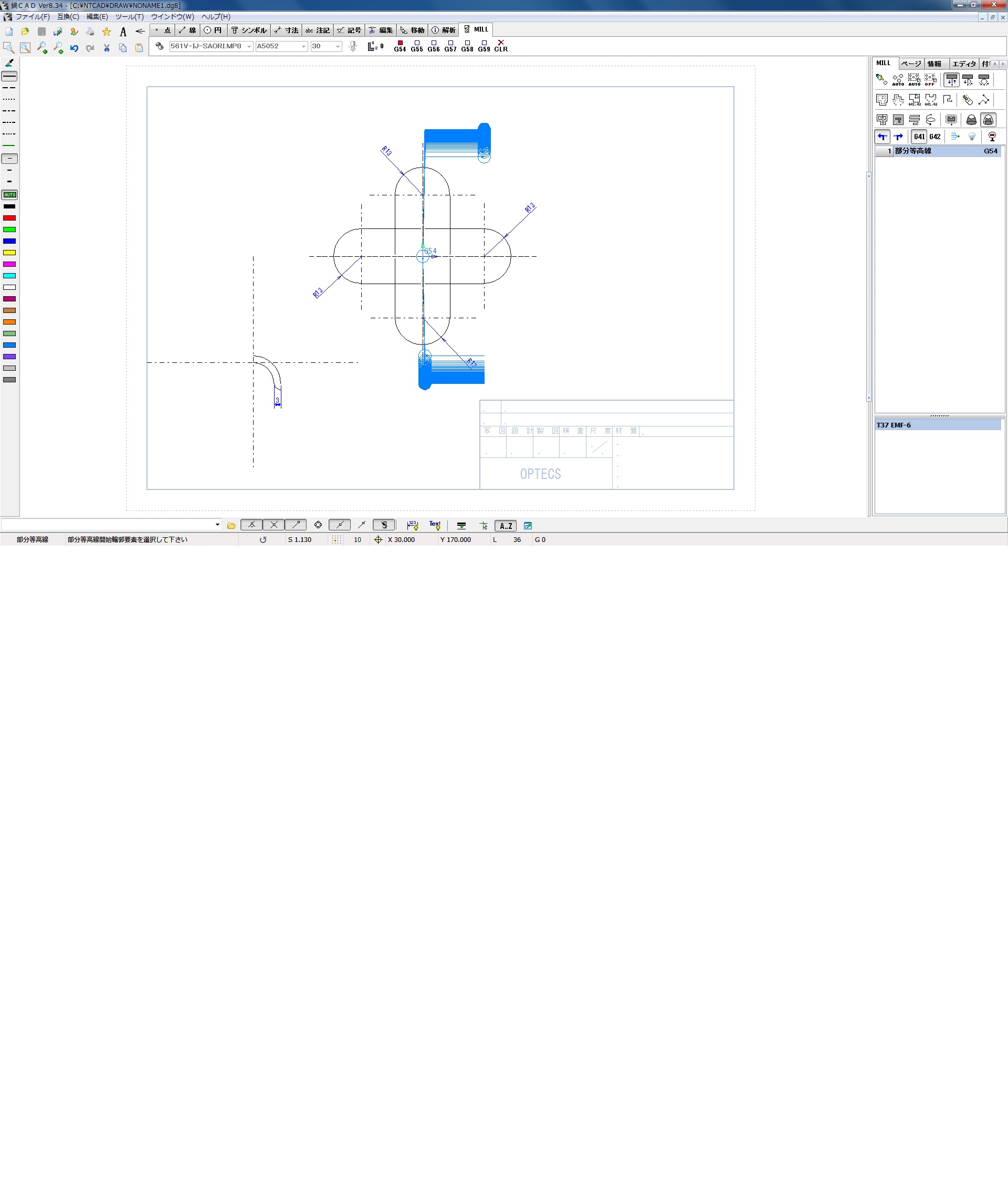

ちょうど道具箱のサポート掲示板でやっています。記事No.615 きっとカットの等高線加工

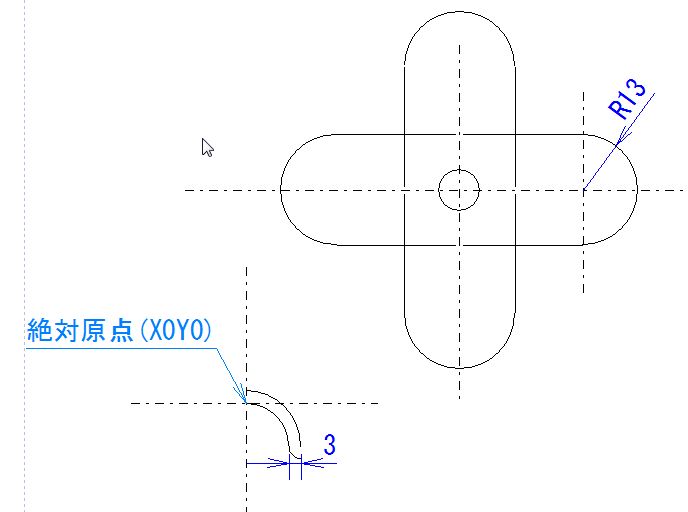

たぶんこの方と同じだと思いますが、断面の基点は絶対原点に書かないと計算が出来ません。
平面はどこでも構いませんが、断面はX0Y0を基に書いて下さい。
