リクエストに「ジグザク線をかけるようにしてほしい」と有りますが、
連続線では駄目なのでしょうか？

> リクエストに「ジグザク線をかけるようにしてほしい」と有りますが、
> 連続線では駄目なのでしょうか？

すいません。

破断線につかうジグザグ線です。
自分でシンボル登録すれば、いいんでしょうけど。

ジグザグ線があったら、便利かなーと思いました。

> 破断線につかうジグザグ線です。
> 自分でシンボル登録すれば、いいんでしょうけど。
>
> ジグザグ線があったら、便利かなーと思いました。

これにはシンボルを利用するのが適切だと思います。
今、私が書いたものを添付します。

すいません、中抜きなのは、比率の図だからです。

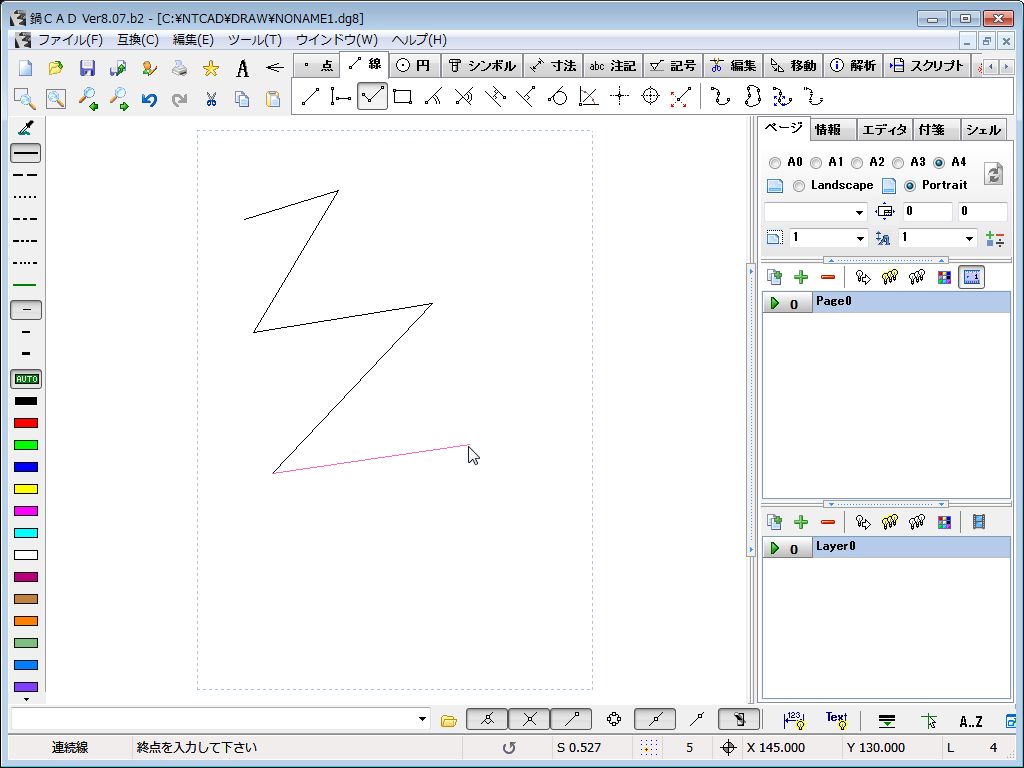

実際の使用例は、こんなかんじです。

かいてみました。

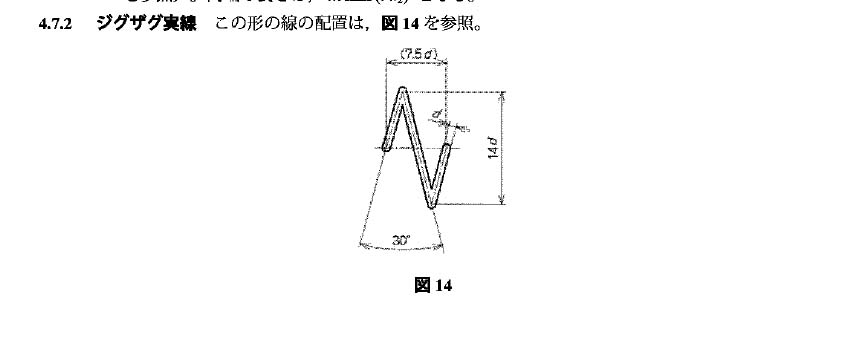

縦の長さは切りがいい４ｍｍにしました。

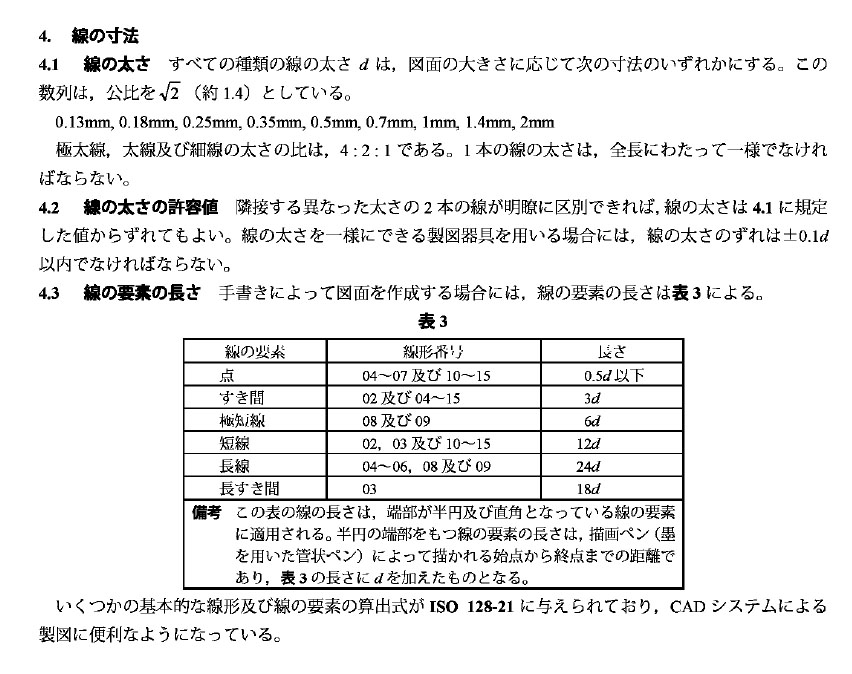

JIS Z8312:1999(ISO 128-20:1996)
製図−表示の一般原則−線の基本原則

線形番号02:破線　　:短線・すき間　　　　　　　　　　　　　　:12d・3d
線形番号08:一点鎖線:長線・すき間・極短線・すき間　　　　　　　:24d・3d・6d・3d
線形番号09:二点鎖線:長線・すき間・極短線・すき間・極短線・すき間:24d・3d・6d・3d・6d・3d

点線は書いてませんが、線形番号07なので、
点0.5d、すき間3d

ＣＡＤの線は

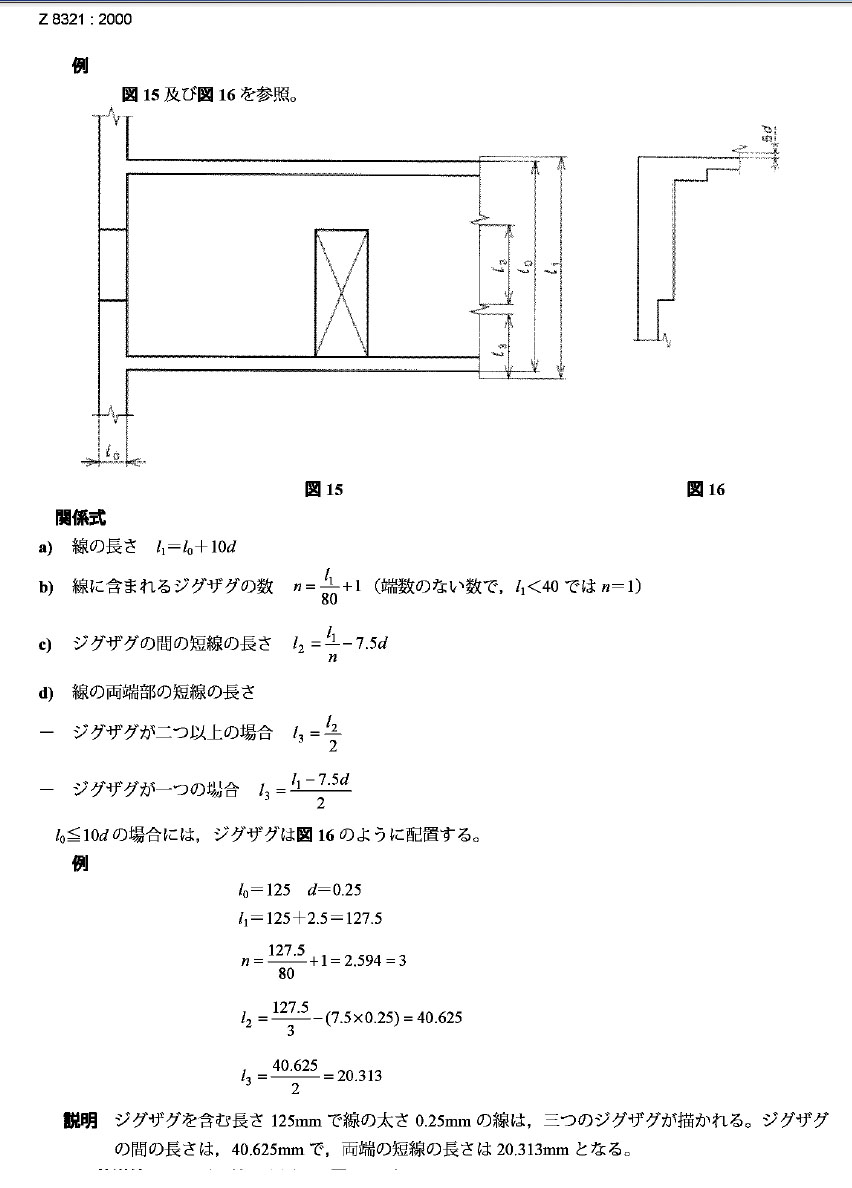

JIS Z8321 製図―表示の一般原則―ＣＡＤに用いる線
に定義されています。

> ＣＡＤの線は
> JIS Z8321 製図―表示の一般原則―ＣＡＤに用いる線
> に定義されています。

お役所に提出する図面なら厳格なのかもしれませんが、民間の図面の場合は「好み」及び「見やすさ」が優先します。

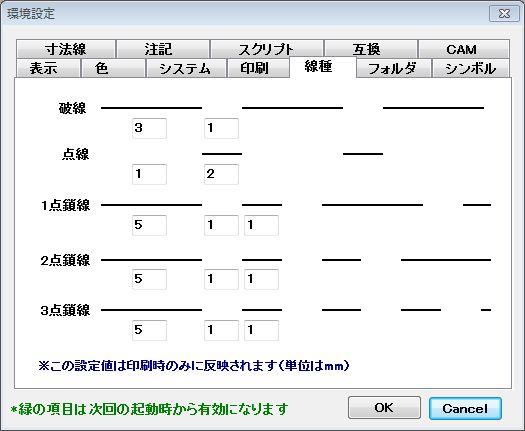

環境設定にて、線種ピッチは設定できるので、好みに合わせて下さい。
また、これ以外の線種はサポートしておりません。
