投影変換の操作手順教えてください。
ただ単にレイヤーにX.Y.Z（3方向図）それぞれ形状書き込み
投影変換クリックするのでしょうか？

よろしくお願いいたします。

> 投影変換の操作手順教えてください。
> ただ単にレイヤーにX.Y.Z（3方向図）それぞれ形状書き込み
> 投影変換クリックするのでしょうか？

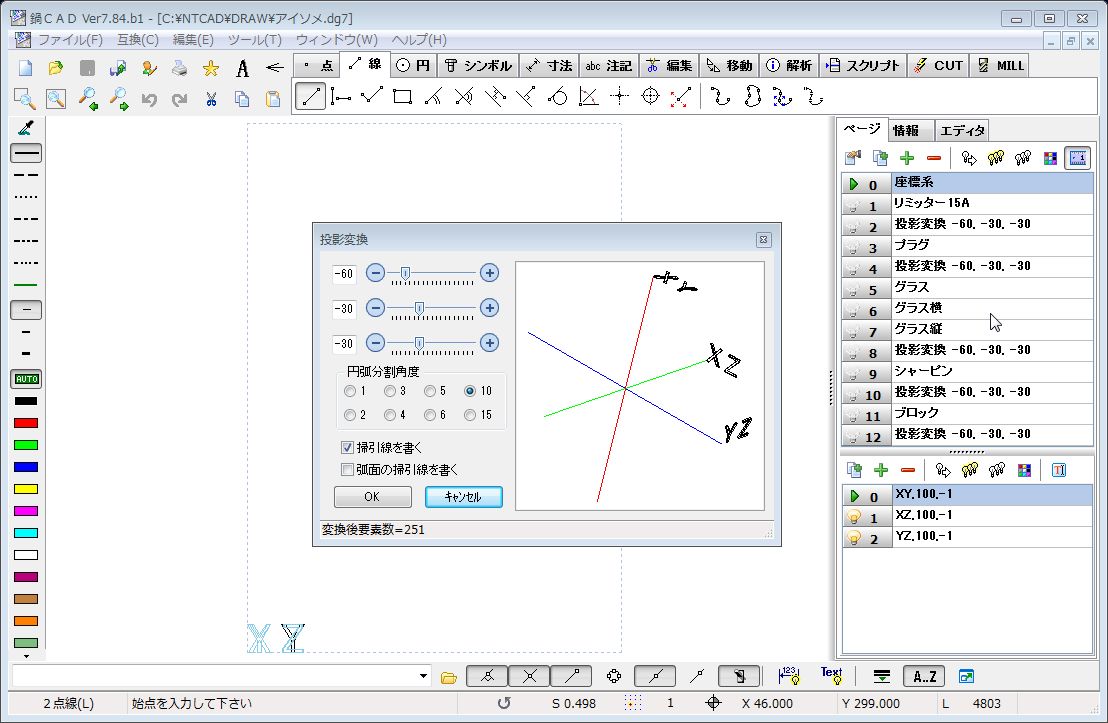

はいそうです。サンプルの「アイソメ.dg7」をご覧になってください。
投影変換起動後はパラメータをいじって、OKボタンを押すと図面に転送されます。

> > 投影変換の操作手順教えてください。
> > ただ単にレイヤーにX.Y.Z（3方向図）それぞれ形状書き込み
> > 投影変換クリックするのでしょうか？
>
> はいそうです。サンプルの「アイソメ.dg7」をご覧になってください。
> 投影変換起動後はパラメータをいじって、OKボタンを押すと図面に転送されます。

レイヤーグリッドに数値を記入するんですよね。
たとえばアイソメのシャーピンを同じように中心線を座標０，０にし
同じように形状を記入、そしてレイヤ名変更のところに
数値記入でよいでしょうか？

> > 投影変換の操作手順教えてください。
> > ただ単にレイヤーにX.Y.Z（3方向図）それぞれ形状書き込み
> > 投影変換クリックするのでしょうか？
>
> はいそうです。サンプルの「アイソメ.dg7」をご覧になってください。
> 投影変換起動後はパラメータをいじって、OKボタンを押すと図面に転送されます。

小数点とカンマの入力間違いをしておりました。
すみませんうまく作動いたしております。
ありがとうございました。

> > > 投影変換の操作手順教えてください。
> > > ただ単にレイヤーにX.Y.Z（3方向図）それぞれ形状書き込み
> > > 投影変換クリックするのでしょうか？
> >
> > はいそうです。サンプルの「アイソメ.dg7」をご覧になってください。
> > 投影変換起動後はパラメータをいじって、OKボタンを押すと図面に転送されます。
>
> 小数点とカンマの入力間違いをしておりました。
> すみませんうまく作動いたしております。
> ありがとうございました。

横からすみません。
初歩的なことだと思いますが、レイヤーの、XYZのあとの数値の意味がわかりません。
また、Rの意味は何でしょうか？

> 横からすみません。
> 初歩的なことだと思いますが、レイヤーの、XYZのあとの数値の意味がわかりません。

平面の高さ,押し出し量　です。

> また、Rの意味は何でしょうか？

RはRotate（回転）の頭文字です。

ヘルプもご覧下さい。

> > 横からすみません。
> > 初歩的なことだと思いますが、レイヤーの、XYZのあとの数値の意味がわかりません。
>
> 平面の高さ,押し出し量　です。
>
> > また、Rの意味は何でしょうか？
>
> RはRotate（回転）の頭文字です。
>
> ヘルプもご覧下さい。

すみません、Rはわかりましたが、平面の高さ、押し出し量の意味がわかりません。もう少し詳しくご説明をお願いします。

三角法で考えるのですね、押し出し量が厚さ。わかりました。
色々やってみます。ありがとうございました。
