以前、フリーソフトの「鍋CAD5」を友達から教えてもらい
現在はフリーソフトの「鍋CAD6」を利用させて貰ってます。
鍋CAD6で図を描き、これをシンボル登録したのですがその後、部分改訂
したいのですが「ソフトが異なります」・・・とのメッセージがあり
開くことができません。
どうすればよいか教えていただければ幸いです。
2012.10.17

> 以前、フリーソフトの「鍋CAD5」を友達から教えてもらい
> 現在はフリーソフトの「鍋CAD6」を利用させて貰ってます。
> 鍋CAD6で図を描き、これをシンボル登録したのですがその後、部分改訂
> したいのですが「ソフトが異なります」・・・とのメッセージがあり
> 開くことができません。
> どうすればよいか教えていただければ幸いです。

たぶん、シンボルファイル*.NTSを直接開こうとしているのではないでしょうか？
シンボル*.NTSは直接修正出来ません。
元絵*.DG4を修正後にシンボルを上書き保存して下さい。

> たぶん、シンボルファイル*.NTSを直接開こうとしているのではないでしょうか？
> シンボル*.NTSは直接修正出来ません。
> 元絵*.DG4を修正後にシンボルを上書き保存して下さい。

判りました。ありがとうございます
シンボル登録に関して、再度おたずねします
図のなかのハッチング部分は登録結果は消えてしまいますが、
ハッチングを生かす方法はないのでしょうか?

> 図のなかのハッチング部分は登録結果は消えてしまいますが、
> ハッチングを生かす方法はないのでしょうか?

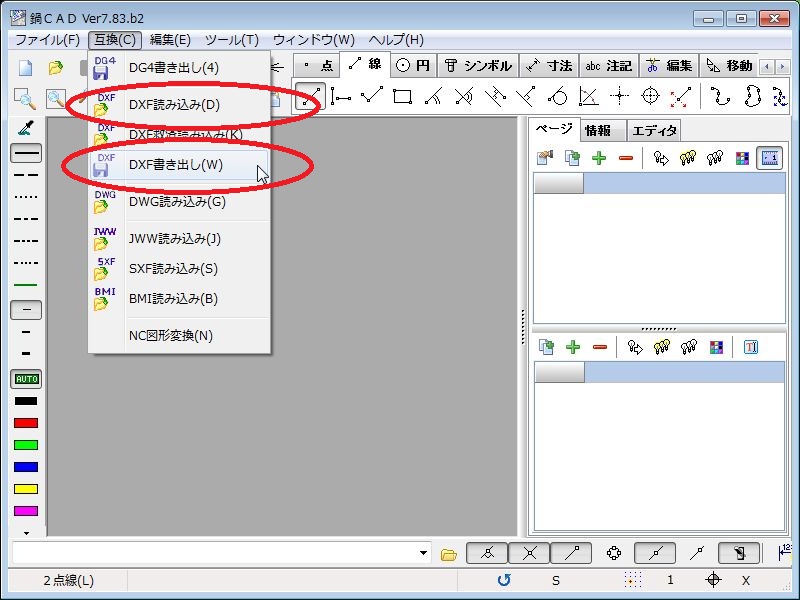

いったんＤＸＦに落として再度読み込んで下さい。
普通の直線に分解されます。

> > 図のなかのハッチング部分は登録結果は消えてしまいますが、
> > ハッチングを生かす方法はないのでしょうか?
>
> いったんＤＸＦに落として再度読み込んで下さい。
> 普通の直線に分解されます。

すみません。知識不足です
　　いったんＤＸＦに落として再度読み込・・・・・　方法　?
普通の直線に分解・・・・・・・・・・・・・・　意味　?

> > すみません。知識不足です
> > 　　いったんＤＸＦに落として再度読み込・・・・・　方法　?
>
> いったんDXFに書き出すと自動で分解されますので、そのまま読むだけです。
>
> > 普通の直線に分解・・・・・・・・・・・・・・　意味　?
>
> やってみれば解ります。

やってみました。
バッチリ・・・・ハッチングを含んだ図をシンボル登録することが
出来ました。お陰様で　より説得力のある図が書けます。
有り難うございました。
今後とも宜しくお願いいたします。
失礼いたします
　　　　　　　　2012.10.22 井手
