鍋ビュワの転送をテストしています。
フロー制御をRTS/CTSに変更すると送信エラーが出ます。
何か対策はありますか？

こんにちは。

> 鍋ビュワの転送をテストしています。
> フロー制御をRTS/CTSに変更すると送信エラーが出ます。
> 何か対策はありますか？

通信に関しては、PC・OS・ケーブル・NCと組み合わせが多種多様で、恐らく組み合わせとしては数千種類あると思います。
情報としては、ヘルプの通信の項目に書いてある物が全てです。
まず、状況を教えて下さい。

PC:
OS:
ケーブル:
NC:
通信条件:

ひとつずつ潰して行くしかありません。

返信有難うございます。

> PC:DELL　OPTIPLEX 210L
> OS:XP
> ケーブル:サンワサプライ　RS232Cケーブル　KRS-117K
> NC:三菱　DWC90HA
> 通信条件:？

です。宜しくお願いします。

こんにちはＴＰＲＯと申します。
> > PC:DELL　OPTIPLEX 210L
> > OS:XP
> > ケーブル:サンワサプライ　RS232Cケーブル　KRS-117K

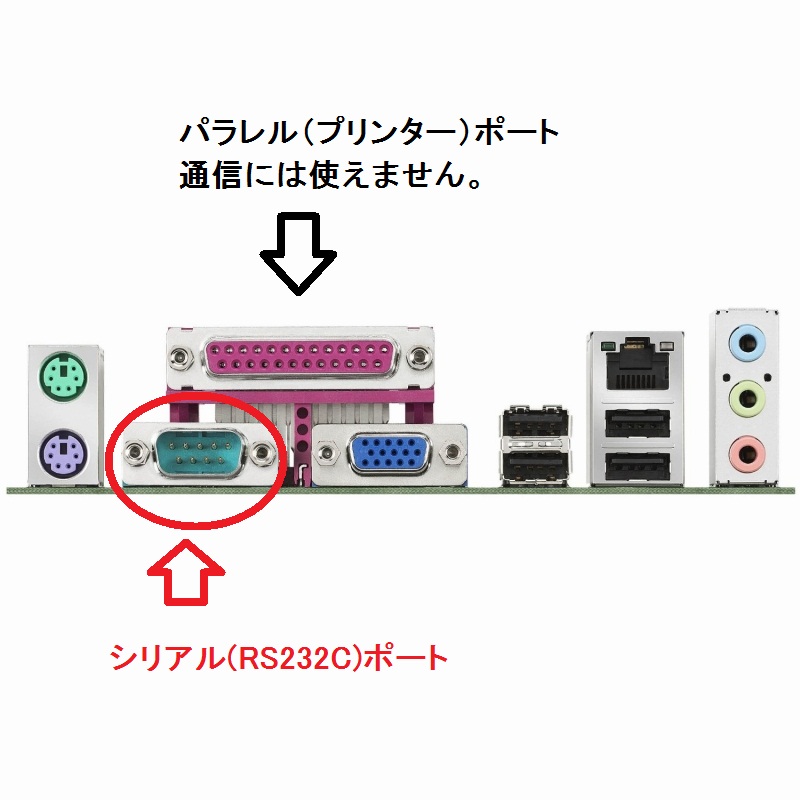

ケーブルですが、ＤＯＳ／Ｖ機でしたら挿しているポートが違うと思います。
ＲＳ−２３２Ｃは小さなコネクタです。
ですのでそのケーブルでは通信できないと思います。

> ＲＳ−２３２Ｃは小さなコネクタです。
> ですのでそのケーブルでは通信できないと思います。
返信有難うございます。
やはりそうですか。多分そうだと思って新しいのを注文したので
また挑戦してみます。有難うございました。

> 返信有難うございます。
> やはりそうですか。多分そうだと思って新しいのを注文したので
> また挑戦してみます。有難うございました。
結果が出たら、ケーブル型式などを教えてください。

有難うございます。
現在、サンワサプライkr−xd2を購入して試していますが、機械にプログラム
のナンバーは入るんですが、データを読み込んでくれません。（E04装置電源切れ）いろいろ設定を変えて試してみます。

設定
　COM1　2400　8　2　NON　XON/XOFF　ISO　DNC　です。
この設定でプログラム一列目のみ読んでエラーが出ます。
　ISO→EIAにするとプログラム二列目まで呼んでエラーになります。
何かアドバイスあれば宜しくお願いします。

こんにちは、ＴＰＲＯです。
> 設定
> 　COM1　2400　8　2　NON　XON/XOFF　ISO　DNC　です。
> この設定でプログラム一列目のみ読んでエラーが出ます。
> 　ISO→EIAにするとプログラム二列目まで呼んでエラーになります。
> 何かアドバイスあれば宜しくお願いします。

ボーレートは間違いないのですか？
その機種はパンチャー時４８００か９６００のはずです。

XON/XOFFをＲＴＳ／ＣＴＳにしてみて試してください。
あと状況に応じてストップビットを１ビットです。

回答有難うございます。
> ボーレートは間違いないのですか？
> その機種はパンチャー時４８００か９６００のはずです。
設定してみましたが、ビュワは時計マークで機械は無反応です。読み込みません。

> XON/XOFFをＲＴＳ／ＣＴＳにしてみて試してください。
これにすると転送していないのに転送完了とビュワにでます。機械は無反応
> あと状況に応じてストップビットを１ビットです。
特に変わりないです。

あと、追加です。

ＥＯＢを「ＬＦ」に設定し

必ず鍋ビュアの通信をクリックしてから
機械側の受信ボタンを押してください。

返信有難うございます。
>
> ＥＯＢを「ＬＦ」に設定し
これだと、機械が反応してくれなくてCR+LFなら装置電源切れになります。
> 必ず鍋ビュアの通信をクリックしてから
> 機械側の受信ボタンを押してください。
手順あってて良かったです。

DWC90Hって何年製の機械ですか？
確か私の知り合いでそれより古い機械を鍋ビュアで通信していました。

あとしつこいようですが、ＲＴＳ／ＣＴＳで他の設定を変えて
トライしてみてください。

前に同じ症状で他の設定を変えたらすんなり入ったひことがあります。

一番良いのは、三菱マニュアルに通信に関することが掲載されているはずと、パラメーターでボーレートやストップビットは確認できます。

返信有難うございます。
> DWC90Hって何年製の機械ですか？
すいません、年式は解らないです。

> あとしつこいようですが、ＲＴＳ／ＣＴＳで他の設定を変えて
> トライしてみてください。
やってみます。

> 一番良いのは、三菱マニュアルに通信に関することが掲載されているはずと、パラメーターでボーレートやストップビットは確認できます。
マニュアル見てみます。パラメーターはどこで見れるんですか？

> マニュアル見てみます。パラメーターはどこで見れるんですか？
ちょっと見だと分かりませんか、パラメーターの表があるはずです。
０００１０１１などと書いてあるはずです。

パラメーターを見つけたので設定をビュワに合わせました。
しかし、RTS/CTSでは勝手に送信して完了しましたとなって機械には転送されていません。
不思議なことにXON/XOFFで同じ条件で転送すると両方反応無いのですが、停止→停止していいですか？→いいえ→（転送ゲージ進む）いいえ→（転送ゲージ進む）→　　を繰り返すと転送できました。
これはバグですか？

ということは、配線上RTS/CTSはスルーになっているかもしれませんね。
確認有難うございます。

>これはバグですか？
あともう一息です。
信号のオンオフのような感じですので
パリティなど調整していかないでしょうか？

TPRO様
ご助言有難うございます。

> 信号のオンオフのような感じですので
> パリティなど調整していかないでしょうか？
パリティ変えてみましたが結果同じでした。またいろいろ変えて
変化を見てみます。いろいろと有難うございました。

ところで今までの鍋ビュアの詳細設定を教えてください。
まぁ、成功してからでもいいですよ！
