はじめまして
ヘルプを何度読み返しても自動穴加工が出来ません＞＜
ＪＷＷで作図したのを読み込んでいるのですが
「対象穴が検索できません」とメッセージが出てしまいます。
なぜでしょうか？

いらっしゃいませ。

> ヘルプを何度読み返しても自動穴加工が出来ません＞＜
> ＪＷＷで作図したのを読み込んでいるのですが
> 「対象穴が検索できません」とメッセージが出てしまいます。
> なぜでしょうか？

↓ヘルプからの引用ですが、検索条件には当然ルールがあります。

※円の場合は半径・色・線種が同じもののみ検索対象になります。
※検索円の直径の誤差は0.0001mm以下でなければなりません。
※自動穴の認識個数は、2,000個まで可能です。

どれか違っていませんか？
また、円弧は検索しませんので、解析にて円なのか円弧なのか確認してみて下さい。

> いらっしゃいませ。
>
> > ヘルプを何度読み返しても自動穴加工が出来ません＞＜
> > ＪＷＷで作図したのを読み込んでいるのですが
> > 「対象穴が検索できません」とメッセージが出てしまいます。
> > なぜでしょうか？
>
> ↓ヘルプからの引用ですが、検索条件には当然ルールがあります。
>
> ※円の場合は半径・色・線種が同じもののみ検索対象になります。
> ※検索円の直径の誤差は0.0001mm以下でなければなりません。
> ※自動穴の認識個数は、2,000個まで可能です。
>
> どれか違っていませんか？
> また、円弧は検索しませんので、解析にて円なのか円弧なのか確認してみて下さい。

早速のお返事ありがとうございます。

本コマンドは「同一穴径が２ヶ以上の場合に有効」という事ですね！

間違った理解していましたｍ＿＿ｍ

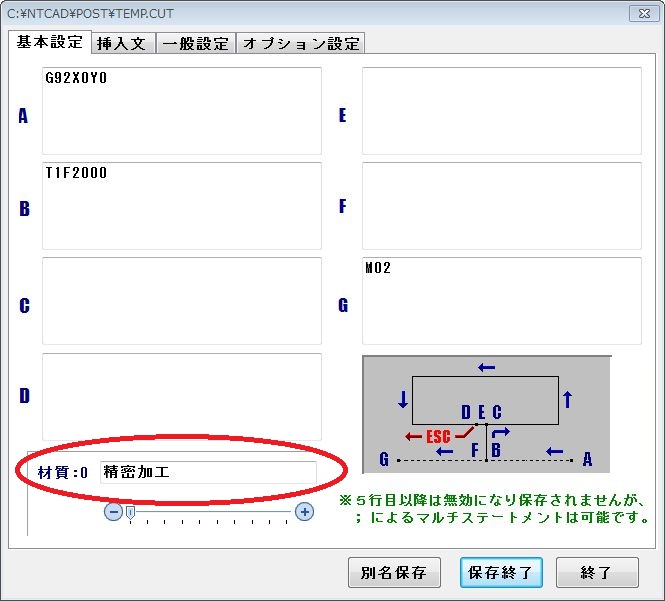

ポストの基本設定＞Ａ〜ＧのＢに以下を組んでいます。
?
チャンネル・スピード
M03

本コマンドを利用すると各穴毎に聞いてくるので困っています。
初めの１回だけ入力すれば以降の同一穴径も適用されるようにできますか？


同じくポストのオプション設定＞自動穴加工対象最大径（0.1〜10）
となっていますが、プルタブだと「5.10.15.20.30」と出てきます。
φ３０まで対象されるのですか？

> その、チャンネル・スピードとやらは、毎回変わるのでしょうか？

はい。
現在レーザー用として評価しているのですが、穴径によってチャンネル（Ｔ）スピード（Ｆ）を設定したいのです。

例−１
Ｔ１（精密加工）Ｆ２００
Ｔ２（低速加工）Ｆ５００
Ｔ３（中速加工）Ｆ１０００
Ｔ４（高速加工）Ｆ５０００
Ｔ７（ケガキ）　Ｆ３０００
と加工機側の条件があります。
穴径　　　　　〜φ　２．５　　　Ｔ１Ｆ２００
　　φ　２．５〜φ　５．０　　　Ｔ２Ｆ５００
　　φ　５．０〜φ１０．０　　　Ｔ３Ｆ１０００
　　φ１０．０〜　　　　　　　　Ｔ４Ｆ５０００
この様なグループで条件設定したいのです。

φ３穴が５箇所であればφ３は全部Ｔ２Ｆ５００のままで
φ７穴が１０箇所あれば、１０箇所ともＴ３Ｆ１０００でいて欲しいのです。


> 材質により変わるのであれば、B欄に固定で置いておけますし、置き換えパラメータにより自動置き換えも出来ます。

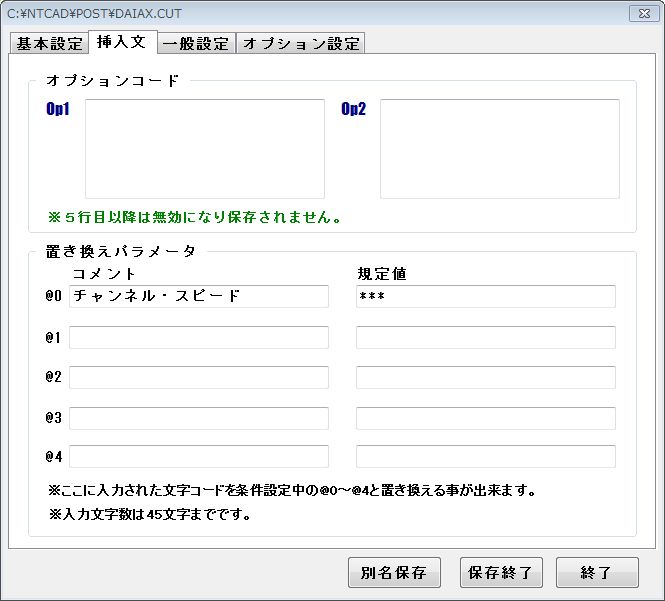

置き換えパラメータで以下の様に設定してみました。

基本設定＞「Ｂ」
「＠１＠２＠３＠４」と登録

置き換えパラメータ
　　　コメント　　　　　　　　　　規定値
＠０　プログラム原点　　　　　　　Ｇ９２Ｘ０．Ｙ０．
＠１　精密加工　　　　　　　　　　Ｔ１Ｆ２００
＠２　低速加工　　　　　　　　　　Ｔ２Ｆ５００
＠３　中速加工　　　　　　　　　　Ｔ３Ｆ１０００
＠４　高速加工（外形）　　　　　　Ｔ４Ｆ５０００

ＣＵＴ画面
画面右下に置き換えパラメータ内容が表示されているので都度チェックを外している。

結果、大変だった＞＜
いい方法があればいいのですが・・・

一つのワークに数種類の穴径が混在している製品が多数ですので、今回の案件になりました。
しかし、考えてみれば初めの穴でＴ・Ｆを入力すれば以降の同径は何も入力せずに「ＥＮＴＥＲ」入力すれば次回のＴ・Ｆまで有効になっているので問題ないみたいです。
お騒がせして申し訳ありませんでした。ｍ＿＿ｍ
問題解決です＾＾ｂ
