2010/10/06 7.64b2
・環境設定の寸法線に「文字サイズ」の設定項目を追加する
・MILL:ミーリング時の工具選択リストにて、穴開け工具を非表示にする

↓ベータ版なので、ここでのみの公開になります。
http://www.nabetech.com/ntcad/lib/NTCAD764b2.lzh

不具合報告お待ちしております。

> ・環境設定の寸法線に「文字サイズ」の設定項目を追加する

幾何公差の文字も大きくなりますが、その枠のサイズが追従しません。

また、すべての寸法線の文字に設定したサイズが適用されますが、任意の寸法線の文字を大きくしたり小さくすることはできませんか？
寸法線をたくさん描く必要のある部品の場合、一部小さい文字で寸法線を描きたい場合が多々あります。（ＲやＣ面取りの指示など。）

話がズレますが、「幾何公差」で前々から気になっていましたが、データムを描くことってできるんですか？幾何公差で基準は入力できますが、その基準を示すデータムを描くことができなかったような。

> ・MILL:ミーリング時の工具選択リストにて、穴開け工具を非表示にする
穴あけ工具の非表示いい感じです。使いやすくなりました。
ありがとうございます。

> 幾何公差の文字も大きくなりますが、その枠のサイズが追従しません。

おっと忘れていました。次の版で修正しておきます。

> また、すべての寸法線の文字に設定したサイズが適用されますが、任意の寸法線の文字を大きくしたり小さくすることはできませんか？
> 寸法線をたくさん描く必要のある部品の場合、一部小さい文字で寸法線を描きたい場合が多々あります。（ＲやＣ面取りの指示など。）

これは現状出来ませんので、寸法分解等で回避願います。
ご要望が多い場合はVer8にて検討させて頂きますので、アンケートに投稿願います。

> 話がズレますが、「幾何公差」で前々から気になっていましたが、データムを描くことってできるんですか？幾何公差で基準は入力できますが、その基準を示すデータムを描くことができなかったような。

どの様なマークなのか知りませんので、見本を貼り付けて頂けないでしょうか。

> > どの様なマークなのか知りませんので、見本を貼り付けて頂けないでしょうか。
>

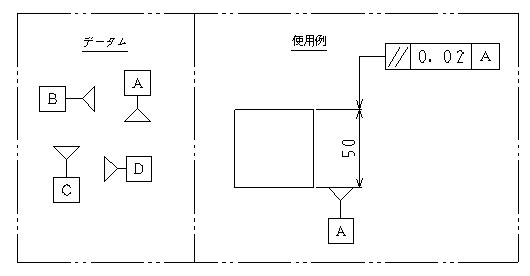

> データムと使用例です。
> 参考まで。

う〜ん、以外と難題ですね！

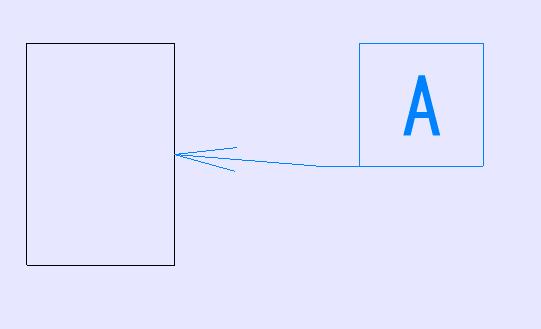

垂直方向は何とか上手くいきますが
横方向に出すのが非常に大変というか

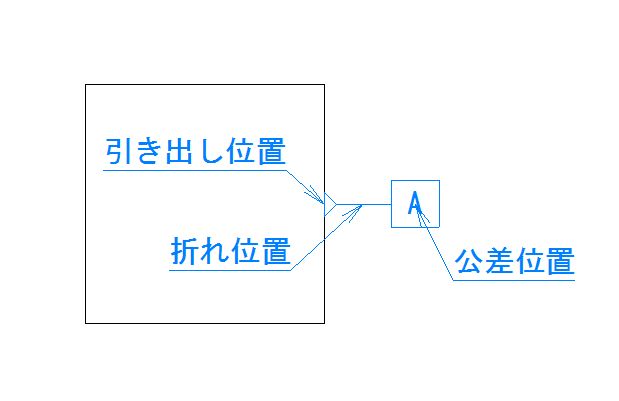

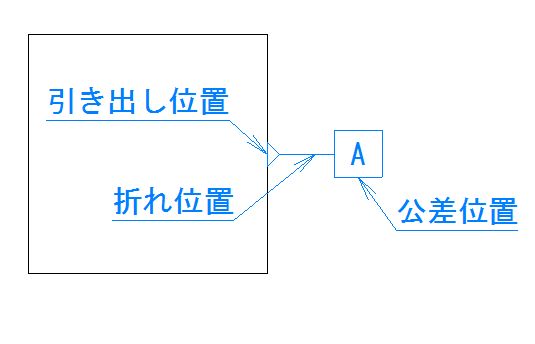

私だと四角の中心から線がでません。
えっ？どうやっているんですか？？？？？

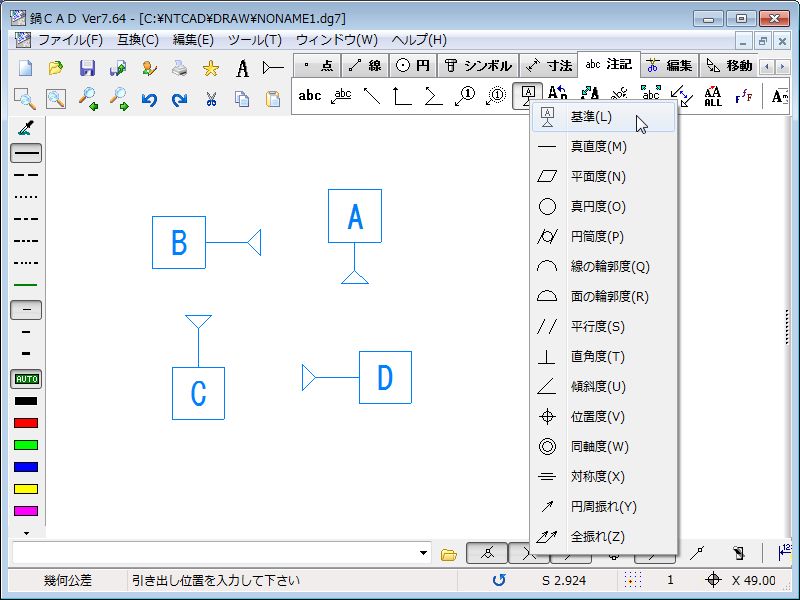

> 幾何公差「基準」の配置方法がセンターになりました。
> あんばいは、いかがでしょうか？

おぉぉぉ、良いですね。

> おぉぉぉ、良いですね。

って書きましたけど
垂直方向(縦)が変になってしまっています。

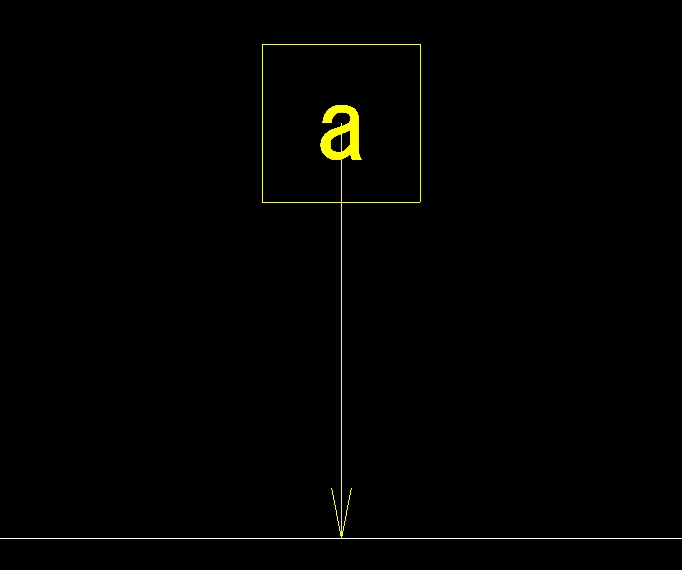

> どうやっても上手くいきません。
>
> 何故か「ａ」の部分まで線が・・・・

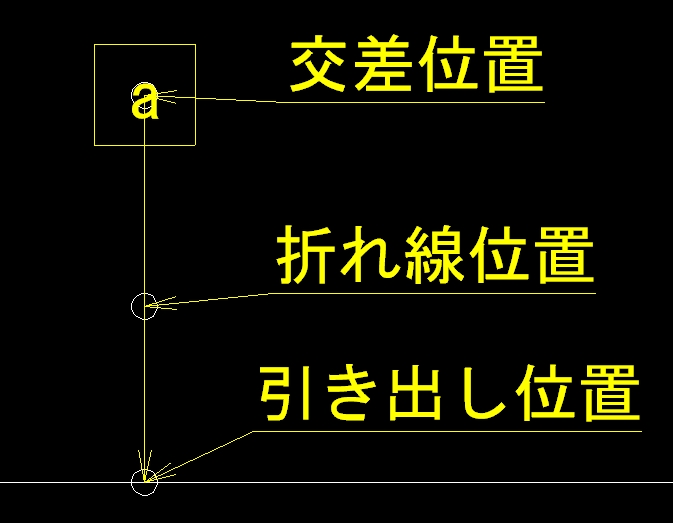

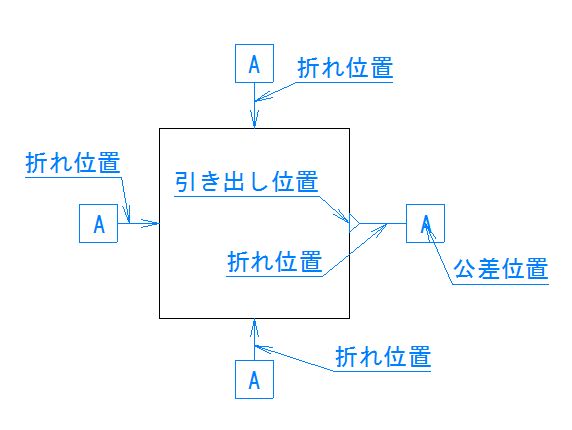

折れ位置がaの公差位置と重複していませんか？
注記移動で、□を上下左右に動かしてみて下さい。

> 注記移動にすると正常になりまが
>
> 幾何交差でしょっぱながこんな感じです。

あらっホントですね？今から直してみます。
ご報告ありがとうございました。

2010/10/09 7.64b5
・環境設定の寸法線に「文字サイズ」の設定項目を追加する
・MILL:ミーリング時の工具選択リストにて、穴開け工具を非表示にする
・幾何公差が寸法文字サイズに連動していなかったのを修正
・注記文字の入力エラーにて、復帰時にフォーカスを入力ボックスに戻す様に変更する
・矢印に三角を追加する
・幾何公差に基準を追加する
・幾何公差「基準」の配置位置を□のセンターに変更する
・幾何公差「基準」の初期表示不具合修正

↓ベータ版なので、ここでのみの公開になります。
http://www.nabetech.com/ntcad/lib/NTCAD764b5.lzh

不具合報告お待ちしております。

> ・幾何公差「基準」の配置位置を□のセンターに変更する
> ・幾何公差「基準」の初期表示不具合修正

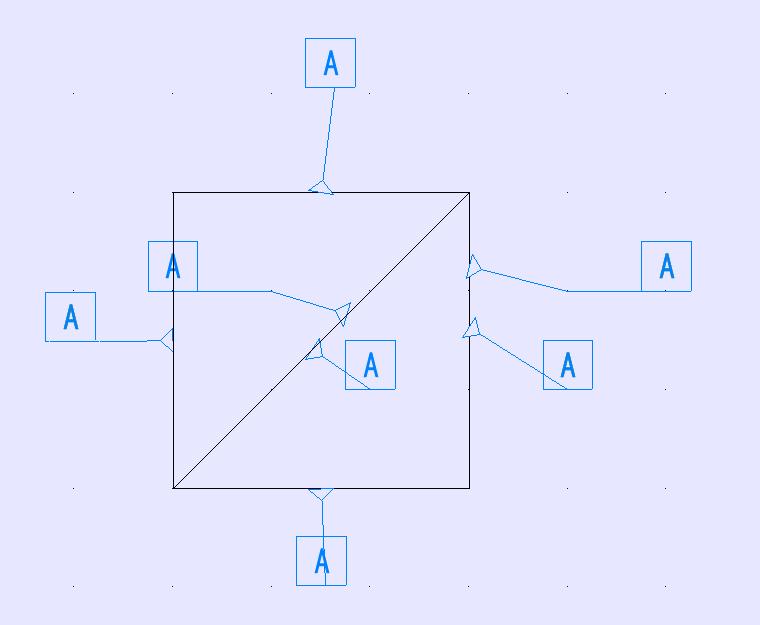

使い方はわかりましたが、線に対して基準の「△」の底辺が合うようにするのは難しいです。若干ズレが生じる場合があります。（ちなみにグリッドは0.1や0.01にしています。）
特に斜めの線に対して「△」の底面が合うように描くのが難しいです。

選択した線に対して、「△」の底面が必ず一致するようにできませんか？もしくは、「Ctrl」キーとか「Shift」キーなどを押しながら折れ位置をピックすると必ず「△」の底面が一致するようにできるとか。

ご検討願います。

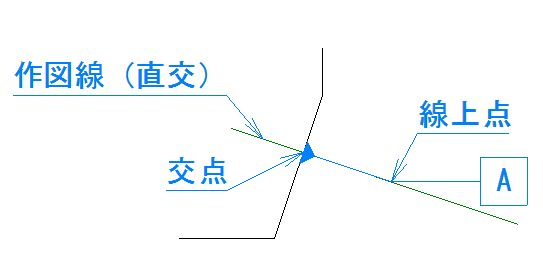

> この角度は、折れ点に左右されるので、作図線を引いて交点と線上点を参照して下さい。
> 現在の所データベースの仕様上、角度の保持が出来ないのです。

わかりました。ありがとうございました。

2010/10/13 7.64b6
・環境設定の寸法線に「文字サイズ」の設定項目を追加する
・MILL:ミーリング時の工具選択リストにて、穴開け工具を非表示にする
・幾何公差が寸法文字サイズに連動していなかったのを修正
・注記文字の入力エラーにて、復帰時にフォーカスを入力ボックスに戻す様に変更する
・矢印に三角を追加する
・幾何公差に基準を追加する
・幾何公差「基準」の配置位置を□のセンターに変更する
・幾何公差「基準」の初期表示不具合修正
・回転移動の角度入力をリピート可能とする
・接線コマンドにて、直線の端点も引用可能とする

↓ベータ版なので、ここでのみの公開になります。
http://www.nabetech.com/ntcad/lib/NTCAD764b6.lzh

不具合報告お待ちしております。

> ・回転移動の角度入力をリピート可能とする
今朝、そんな図面がお得意から偶然にも届いてしまって
嬉しい機能追加に感謝いたします。

> ・接線コマンドにて、直線の端点も引用可能とする
自動点認識をオフにしてＣtrlキー押しの交点認識が利かなくなってしまっていますが、
やはり、自動点認識の線要素の中点や交点は難しいのでしょうか？

> > ・接線コマンドにて、直線の端点も引用可能とする
> 自動点認識をオフにしてＣtrlキー押しの交点認識が利かなくなってしまっていますが、
> やはり、自動点認識の線要素の中点や交点は難しいのでしょうか？

直線の近くにカーソルを持って行った時に、直線そのものを選択するのか、自動点認識をするのか、判断がつきませんので無理でした。
このためだけに、新たなオプションスイッチを増やすのもどうかと思います。

2010/10/15 7.64b7
・環境設定の寸法線に「文字サイズ」の設定項目を追加する
・MILL:ミーリング時の工具選択リストにて、穴開け工具を非表示にする
・幾何公差が寸法文字サイズに連動していなかったのを修正
・注記文字の入力エラーにて、復帰時にフォーカスを入力ボックスに戻す様に変更する
・矢印に三角を追加する
・幾何公差に基準を追加する
・幾何公差「基準」の配置位置を□のセンターに変更する
・幾何公差「基準」の初期表示不具合修正
・回転移動の角度入力をリピート可能とする
・接線コマンドにて、直線の端点も引用可能とする
・MILL:全てのコマンドに加工深さのリピート入力機能を付ける

↓ベータ版なので、ここでのみの公開になります。
http://www.nabetech.com/ntcad/lib/NTCAD764b7.lzh

不具合報告お待ちしております。

> ・MILL:全てのコマンドに加工深さのリピート入力機能を付ける
有難うございます。

物凄く便利になりました。
例えばマウスミルを使用し、その後他の箇所を輪郭加工
違う径のエンドミルで他を加工、
また違う場所を更に違う径のエンドミルでポケット加工。

ですが、深さは一緒など結構あったりしますが、
また作業に対するストレスが減ったような気が致します。
現場の為の対応は鍋CADが最強でしょうね。

2010/10/16 7.64
・環境設定の寸法線に「文字サイズ」の設定項目を追加する
・MILL:ミーリング時の工具選択リストにて、穴開け工具を非表示にする
・幾何公差が寸法文字サイズに連動していなかったのを修正
・注記文字の入力エラーにて、復帰時にフォーカスを入力ボックスに戻す様に変更する
・矢印に三角を追加する
・幾何公差に基準を追加する
・幾何公差「基準」の配置位置を□のセンターに変更する
・幾何公差「基準」の初期表示不具合修正
・回転移動の角度入力をリピート可能とする
・接線コマンドにて、直線の端点も引用可能とする
・MILL:全てのコマンドに加工深さのリピート入力機能を付ける

ダウンロードコーナーより、ご入手下さい。
