★  寸法指示について 投稿者：モリ

寸法指示で、2-Φ5通シ　とか2-Φ10深さ5とかの指示はどうすればよいでしょうか？
Φ8ザグリ深さ10などの表示方法は、どうすればよいでしょうか？

2020/07/25(Sat) 16:40:13  [No.6053]


★  Re: 寸法指示について 投稿者：モリ

> 寸法指示で、2-Φ5通シ　とか2-Φ10深さ5とかの指示はどうすればよいでしょうか？
> Φ8ザグリ深さ10などの表示方法は、どうすればよいでしょうか？

注記で記載するのでしたら、寸法のダブルクリックで文字挿入できるといいのですが。

なにか方法はありますでしょうか？

2020/07/25(Sat) 16:49:39  [No.6054]

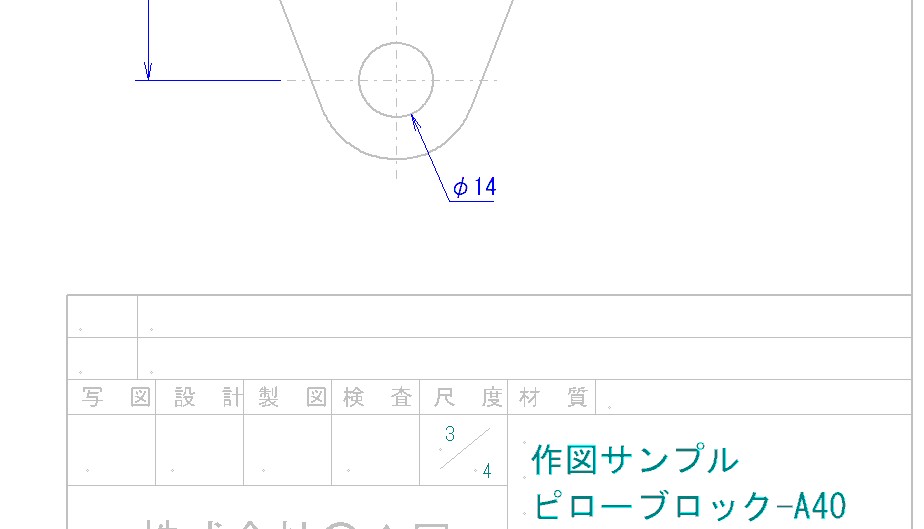

通常は引き出し注記を用います。 (画像サイズ: 924×529 40kB)

> 寸法指示で、2-Φ5通シ　とか2-Φ10深さ5とかの指示はどうすればよいでしょうか？
> Φ8ザグリ深さ10などの表示方法は、どうすればよいでしょうか？

寸法編集でも書けない事はないですが、引き出し注記を普通は使います。

2020/07/25(Sat) 17:06:10  [No.6055]
