  閉輪郭での等高線加工 投稿者:松中
閉輪郭での等高線加工 (画像サイズ: 999×749 283kB)
撮影データ ( Exif情報表示)
撮影カメラSO-04E
焦点距離4mm
測光方式中央重点測光
ISO感度64
シャッタースピード1/125秒
絞りf2.4

お世話になります。
閉輪郭の等高線加工についてですが、アプローチRを入れることは可能でしょうか?

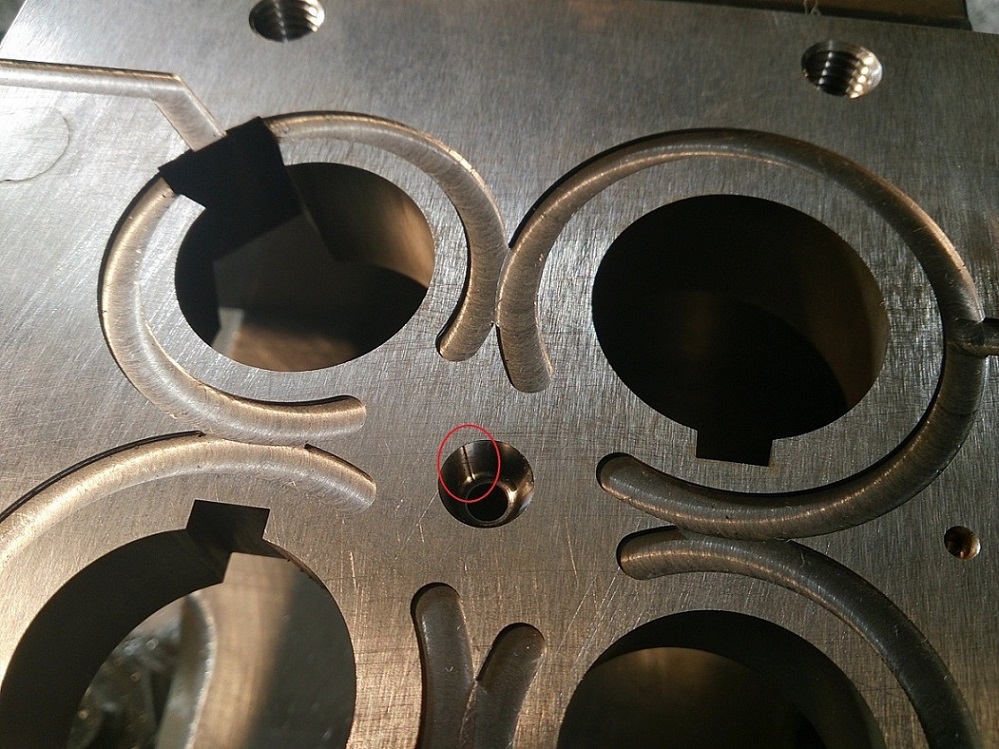

というのは現在アプローチは直線のみだと思うのですが、そうすると出入りが同じ場所のためヘソ(写真赤丸部分)が出来てしまいます。
現在はこれを防ぐために部分等高線を使ってオーバーラップさせてヘソが出来ないようにしているのですが、基本的にダウンカットで加工していますのでアプローチ点の場所によってはアップカットになってしまいます。
通常の閉輪郭加工と同じようにアプローチRを入れてオーバーラップさせてヘソの出現を消したいのですが可能でしょうか?

2013/12/05(Thu) 10:30:15  [No.4215]


  Re: 閉輪郭での等高線加工 投稿者:管理人
Re: 閉輪郭での等高線加工 (画像サイズ: 1116×762 201kB)

お世話になります。

> 通常の閉輪郭加工と同じようにアプローチRを入れてオーバーラップさせてヘソの出現を消したいのですが可能でしょうか?

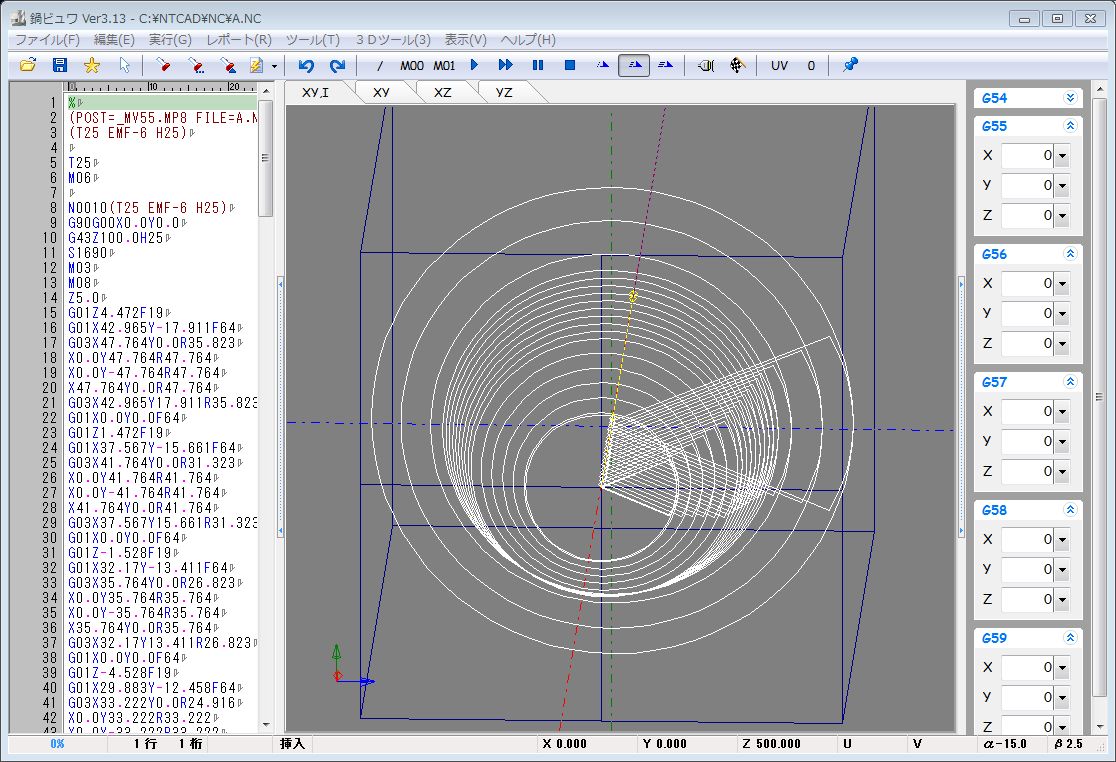

↓実装してみたのでお試し下さい。
http://www.nabetech.com/ntcad/lib/NTCAD812b4.exe

2013/12/05(Thu) 17:16:17  [No.4218]
